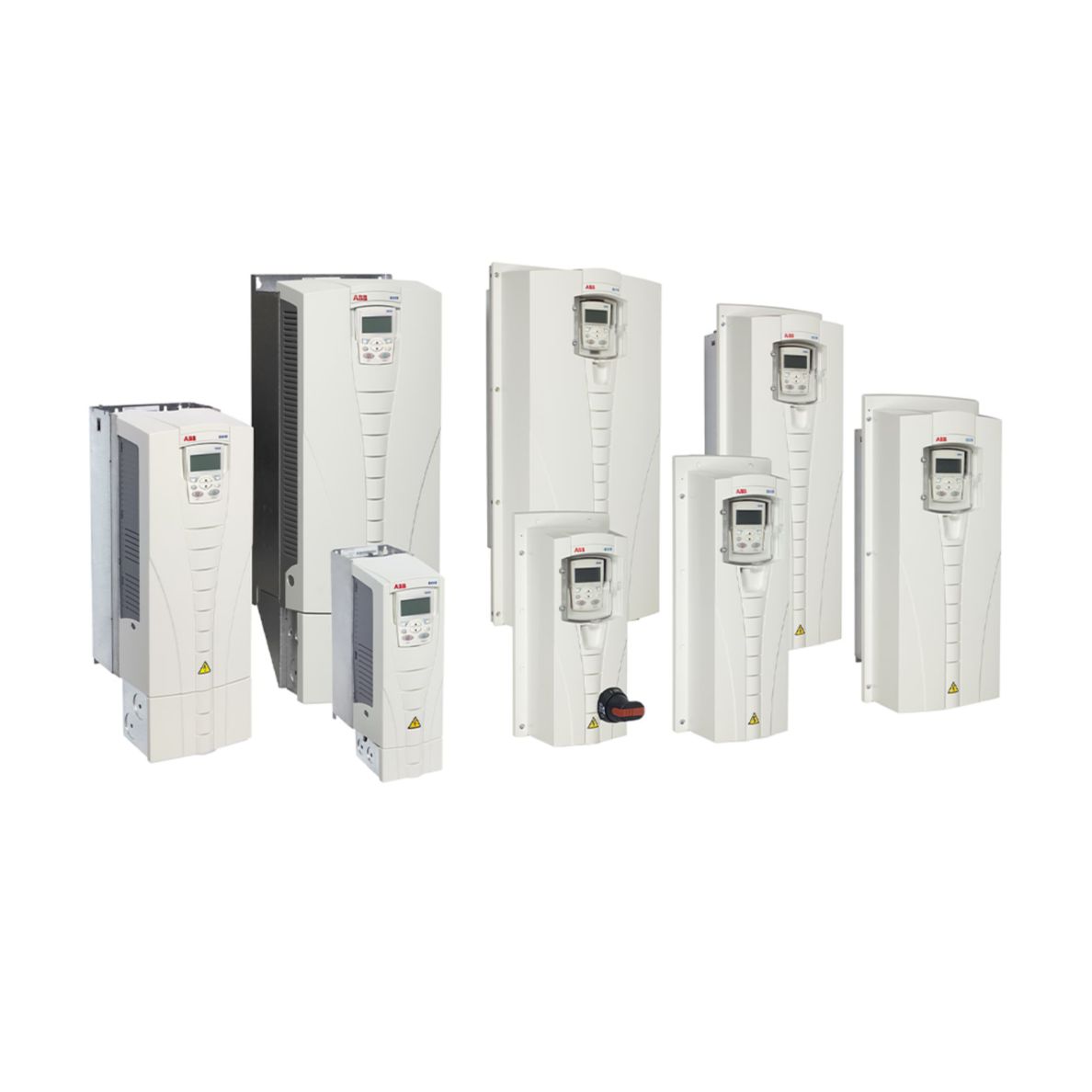

ACH550 Drives

ACH550 adalah AC drive yang dirancang khusus untuk aplikasi Heating, Ventilation, Air Conditioning (HVAC) dari ABB — solusi penggerak yang mengintegrasikan embedded BACnet, dua PID controller built-in, real-time clock, timer, software HVAC yang telah disesuaikan, serta fitur mitigasi harmonisa (swinging choke). Sebagai anggota dari portofolio ACH series ABB, drive ini menghadirkan kemudahan integrasi ke dalam Building Management Systems (BMS), efisiensi energi yang optimal, serta keandalan tinggi untuk fan, pump, dan compressor di gedung komersial maupun fasilitas HVAC skala besar.

Keunggulan Teknis ACH550

Rentang Daya & Spesifikasi Kelistrikan

• Rentang daya 0,75–355 kW (1–475 HP) — mencakup kebutuhan aplikasi HVAC dari small-scale hingga high-power.
• Rentang tegangan 208–480 V (3-phase) — tersedia untuk 208–240 V dan 380–480 V, kompatibel dengan standar listrik berbagai wilayah global.
• Frekuensi output 0–500 Hz — fleksibilitas tinggi untuk berbagai kecepatan motor dan aplikasi demanding.
• Overload capacity 110% (Normal Duty) / 150% (Heavy Duty) — memberikan margin keamanan untuk menangani beban puncak dan akselerasi motor.
• Kelas proteksi IP21 dan IP54 sebagai standar — IP21 untuk pemasangan di dalam panel, IP54 untuk lingkungan demanding dengan debu dan kelembaban. Opsi NEMA 3R juga tersedia untuk aplikasi outdoor.
• Switching frequency selectable (1–12 kHz) — untuk menyeimbangkan performa, noise motor, dan efisiensi.
• Efisiensi energi dengan Flux Optimization built-in — mengurangi konsumsi energi dan noise secara otomatis, sangat efektif untuk operasi di bawah beban nominal.
• Temperatur operasi -10°C hingga +40°C (100% rated), hingga +50°C dengan derating — andal di berbagai kondisi lingkungan.
• Coated boards sebagai standar — lapisan pelindung pada papan sirkuit memberikan ketahanan terhadap kelembaban dan kontaminasi ringan, meningkatkan keandalan di lingkungan demanding.

Kontrol Motor Presisi dengan Dua Mode Kontrol

• Scalar control (V/f) sebagai opsi — untuk aplikasi dasar dengan kebutuhan kecepatan presisi rendah, seperti pump dan fan.
• Sensorless vector control (open-loop) sebagai standar — memberikan kontrol kecepatan yang akurat untuk semua jenis motor AC, tanpa memerlukan encoder feedback.
• Fungsi flux braking dan DC braking built-in — untuk pengereman dinamis yang cepat dan akurat, mengurangi kebutuhan braking resistor eksternal pada aplikasi tertentu.
• Built-in PID controller (dua independent PID) — untuk kontrol proses presisi, sangat berguna untuk aplikasi pump dan fan dalam mempertahankan tekanan/flow yang konstan.

Fitur Khusus HVAC untuk Integrasi BMS/BAS

• Embedded BACnet sebagai standar — koneksi langsung ke MS/TP LAN (Master-Slave/Token Passing Local Area Network) tanpa hardware tambahan, mendukung semua baud rate standar. Opsi BACnet/IP juga tersedia dengan router opsional.
• Dukungan protokol fieldbus tambahan — Modbus RTU (RS-485), Johnson Controls N2, Siemens Building Technology FLN (P1), memberikan fleksibilitas integrasi ke berbagai Building Management Systems (BMS).
• Pre‑programmed HVAC application macros — termasuk macros untuk AHU (Air Handling Unit), cooling tower, chiller, pump, dan fan, menghemat waktu commissioning untuk aplikasi HVAC standar.
• Swinging choke untuk mitigasi harmonisa — mengurangi total harmonic distortion (THD) emisi hingga 25%, menjaga kualitas daya di jaringan listrik yang sensitif, dan mengurangi kebutuhan external harmonic filter.
• Real-time clock dan timers built-in — untuk scheduling operasi pump/fan (weekday/weekend schedules, seasonal adjustments), mengoptimalkan penggunaan energi dan mengurangi biaya operasional.

Kemudahan Instalasi, Commissioning & Maintenance

• Assistant control panel dengan layar grafis sebagai opsi — menu guided start-up, built-in help, copy function untuk cloning parameter antar drive, dan fault logger untuk tracking fault history dengan time‑stamp (menggunakan real-time clock).
• Basic control panel dengan potensiometer sebagai standar — untuk speed control lokal yang cepat dan mudah.
• Diagnostic assistant dengan plain language fault descriptions — menampilkan kemungkinan penyebab dan solusi dalam bahasa yang mudah dipahami, memudahkan troubleshooting di lapangan.
• Fault logger dengan real-time clock — sangat berguna dalam melacak kegagalan drive melalui penggunaan time-stamped logs.
• Flange mounting (opsional) — drive dapat dipasang di sisi saluran udara (air duct) atau diintegrasikan dengan Air Handling Unit (AHU) dengan heatsink di aliran udara untuk pendinginan tambahan yang efisien.
• FlashDrop tool untuk konfigurasi drive tanpa tegangan (unpowered) — memungkinkan cloning parameter dan konfigurasi cepat untuk drive yang belum dialiri daya, menyederhanakan commissioning untuk OEM dengan volume produksi besar.
• Software tools untuk engineering efisien — DriveWindow Light 2 (gratis) untuk monitoring performa proses, setting, tuning parameter, dan offline configuration sebelum drive diinstal di lapangan.

Fitur Canggih untuk Efisiensi Energi & Reduksi Noise

• Flux optimization built‑in — secara otomatis mengurangi konsumsi energi dan noise, terutama pada aplikasi yang biasanya beroperasi di bawah beban nominal.
• Built-in energy calculators — menampilkan penghematan energi dalam kWh, mata uang lokal, dan pengurangan emisi CO₂ secara real-time, membantu monitoring dan optimalisasi efisiensi.
• Noise reduction software function — fungsi software untuk mengurangi audible noise dari motor, menciptakan lingkungan operasi yang lebih tenang.
• Energy savings 20–70% pada aplikasi pump, fan, dan compressor — dengan payback period seringkali kurang dari satu tahun, memberikan ROI yang cepat.

Spesifikasi Teknis ACH550

Tabel berikut merangkum spesifikasi teknis drive ACH550 berdasarkan data katalog resmi ABB:

Parameter	Nilai
Rentang daya (kW/HP) · 功率范围 · Power Range · ACH550	0,75 – 355 kW (1 – 475 HP)
Rentang tegangan · 电压范围 · Voltage Range · ACH550	3‑phase 208–240 V ±10% (0,75–75 kW) 3‑phase 380–480 V ±10% (0,75–355 kW)
Frekuensi output · 输出频率 · Output Frequency · ACH550	0 – 500 Hz
Frekuensi input · 输入频率 · Input Frequency · ACH550	48 – 63 Hz
Kelas proteksi IP · 防护等级 · IP Rating · ACH550	IP21 (standar) · IP54 (opsional) · Opsi NEMA 1 / NEMA 12 / NEMA 3R (outdoor)
Metode kontrol · 控制方式 · Control Method · ACH550	Scalar control (U/f) · Sensorless vector control (open‑loop)
Komunikasi fieldbus · 现场总线 · Fieldbus Communication · ACH550	Embedded BACnet MS/TP · Modbus RTU · Johnson Controls N2 · Siemens FLN (P1) Opsi router BACnet/IP (external)
Kontrol panel · 控制面板 · Control Panel · ACH550	Basic control panel (standar) · Assistant control panel (opsional) dengan LCD grafis
FlashDrop tool · FlashDrop工具 · FlashDrop Tool · ACH550	Ya — untuk konfigurasi drive tanpa tegangan (unpowered) dan cloning parameter cepat
Frame sizes · 外形尺寸 · Frame Sizes · ACH550	R1 – R6 (enam ukuran untuk rentang daya komprehensif)
Berat (kg) · 重量 · Weight · ACH550	~1,4 – 24 kg (tergantung model)
Suhu operasi · 工作温度 · Operating Temperature · ACH550	-10°C hingga +40°C (100% rated) · hingga +50°C dengan derating
Ketinggian operasi (m) · 海拔高度 · Operating Altitude · ACH550	0–1000 m (tanpa derating) · derating 1% per 100 m hingga 2000 m
Switching frequency · 开关频率 · Switching Frequency · ACH550	1, 4, 8, 12 kHz (tergantung rating daya)
Harmonic reduction · 谐波抑制 · Swinging Choke · ACH550	Swinging choke built‑in · reduces THD emissions up to 25%
I/O · 输入输出 · I/O · ACH550	6x DI · 3x relay output · 2x AI · 1x AO · 2x analog output (opsional)
Sertifikasi · 认证 · Certifications · ACH550	CE, UL, cUL, C‑Tick, GOST R, RoHS
Standar keselamatan · 安全标准 · Safety Standard · ACH550	IEC/EN 61800‑5‑1, Low Voltage Directive 2006/95/EC
Standar EMC · EMC标准 · EMC Standard · ACH550	IEC/EN 61800‑3, EMC Directive 2004/108/EC
Fungsi keselamatan · 安全功能 · Safety Function · ACH550	Tidak memiliki STO (drive legacy). Untuk aplikasi dengan persyaratan STO, gunakan drive ABB series yang lebih modern (ACH580).
Built‑in brake chopper · 内置制动斩波器 · Brake Chopper · ACH550	Tidak (flux braking built‑in sebagai gantinya). Untuk dynamic braking yang kuat, diperlukan external brake chopper dan resistor.
Flux braking built‑in · 内置磁通制动 · Flux Braking · ACH550	Ya — dapat diaktifkan untuk meningkatkan kemampuan pengereman
Motor connection · 电机连接 · Motor Connection · ACH550	3‑phase output (U2, V2, W2) · kabel berpelindung (shielded) recommended untuk kepatuhan EMC
Maximum motor cable length · 最大电机电缆长度 · Max Motor Cable Length · ACH550	100 m (dengan kabel berpelindung dan instalasi yang benar untuk kepatuhan EMC)
Altitude derating · 海拔降额 · Altitude Derating · ACH550	1% per 100 m (dari 1000 m hingga maks 2000 m)
EMC filter · EMC滤波器 · EMC Filter · ACH550	C2 category built‑in (1st environment) · C2/C1 dengan external optional filter
Coated circuit boards · 涂层电路板 · Coated Boards · ACH550	Ya — untuk ketahanan di lingkungan demanding dengan kelembaban dan kontaminasi ringan
Real-time clock · 实时时钟 · Real‑Time Clock · ACH550	Ya — untuk time‑stamping fault logs dan scheduling
Timers · 计时器 · Timers · ACH550	Ya — untuk scheduling operasi pump/fan (weekday/weekend schedules)
Energy calculators · 能耗计算器 · Energy Calculators · ACH550	Ya — menampilkan kWh saved, CO₂ reduction, dan money saved secara real‑time
Noise reduction function · 降噪功能 · Noise Reduction · ACH550	Ya — fungsi software untuk mengurangi audible noise dari motor
Flange mounting · 法兰安装 · Flange Mounting · ACH550	Opsi — drive dapat dipasang ke sisi saluran udara (air duct) atau diintegrasikan dengan AHU
Wiring requirements · 接线要求 · Wiring Requirements · ACH550	Terminal kabel fixed, konsultasikan panduan instalasi untuk ukuran kabel yang diperlukan
Grounding requirements · 接地要求 · Grounding Requirements · ACH550	Drive harus di‑ground dengan benar untuk keselamatan dan kepatuhan EMC. Dua terminal PE disediakan.
Replacement part availability · 备件可用性 · Spare Parts Availability · ACH550	Spare parts may still be available but are limited. Contact ABB or authorized distributor for current stock status.
Product line status · 产品线状态 · Product Status · ACH550	Limited phase (since 1.1.2024) — akan dipindahkan ke fase Obsolete. Replacement recommended: ACH580 series for new projects.
Country of origin · 原产国 · Country of Origin · ACH550	Finland (untuk beberapa model) atau China (tergantung lokasi produksi)
Warranty · 保修 · Warranty · ACH550	18 months from date of manufacture (ABB standard). Extended warranty available through ABB's service agreements (optional).
Repair service · 维修服务 · Repair Service · ACH550	Contact ABB Technical Support at 800-HELP-365 (800-435-7365) or local ABB representative for service support.

Catatan: Data dihimpun dari katalog resmi ABB, product page, dan dokumen teknis terkait. Untuk lineup lengkap, konfigurasi, kode order, dan informasi teknis lebih lanjut, selalu mengacu pada katalog produk resmi ABB dan dokumentasi teknis terkait.

Pemesanan & Identifikasi Model

Model ACH550 dapat diidentifikasi melalui kode tipe pada label drive. Contoh kode tipe: ACH550-01-03A3-4+B055. Penjelasan kode:

• ACH550 — Seri produk (HVAC drive)
• 01 — Konstruksi: 01 untuk IEC (IP21/NEMA 1), U1 untuk UL/CSA (NEMA 1), PC untuk dengan disconnect switch
• 03A3 — Rating arus (misal 3,3 A, yang sesuai dengan rating normal)
• 4 — Tegangan: 2 = 208–240 V, 4 = 380–480 V
• +B055 — Kode opsi (sesuai aksesori tambahan, misalnya IP54 enclosure)

Catatan: Untuk kode order yang lengkap dan informasi pemesanan, selalu mengacu pada katalog produk resmi ABB atau hubungi distributor resmi ABB.

Aplikasi ACH550

ACH550 sangat cocok untuk berbagai aplikasi HVAC demanding di berbagai sektor, berkat rentang daya yang komprehensif (0,75–355 kW), fitur khas HVAC (embedded BACnet, dual PID, real‑time clock, timers, application macros), serta fleksibilitas proteksi dan komunikasi:

• Air Handling Units (AHU) — aplikasi utama untuk kontrol presisi fan dengan integrasi BMS — supply fans, return fans, exhaust fans, make‑up air units. Embedded BACnet/Modbus untuk integrasi ke BMS, PID controller untuk temperature/humidity control, timers untuk scheduling (weekday/weekend schedules), pre‑programmed HVAC macro untuk AHU, dan energy savings hingga 70% melalui flux optimization.
• Cooling towers & condenser fans — demanding untuk fan control dengan energy saving tinggi — cooling tower fans, condenser fans, dry coolers. PID control untuk menjaga temperature return water yang konsisten, real‑time clock dan timers untuk scheduling operasi (musiman, malam/hari), swinging choke untuk mitigasi harmonisa, dan noise reduction function untuk lingkungan dengan persyaratan kebisingan ketat.
• Chillers & heat pumps — demanding untuk compressor control presisi — centrifugal chillers, screw compressors, heat pumps. Sensorless vector control untuk speed regulation akurat, overload protection untuk handle beban puncak, built‑in PID untuk temperature control, dan energy savings untuk partial‑load operation.
• Pumps (chilled water pumps, condenser water pumps, hot water pumps) — demanding untuk energy saving dengan PID control — chilled water circulation pumps, condenser water pumps, hot water pumps, booster pumps. PID control untuk pressure/flow regulation, sleep mode untuk menghentikan pump saat demand rendah (mengurangi konsumsi energi), pipe fill function untuk mencegah water hammer saat start, flux optimization untuk efisiensi maksimal, dan energy calculators untuk monitoring savings.
• Building Management Systems (BMS) / Building Automation Systems (BAS) — integrasi seamless dengan berbagai protokol fieldbus — embedded BACnet MS/TP untuk koneksi langsung ke BMS (Master‑Slave/Token Passing Local Area Network), Modbus RTU, Johnson Controls N2, Siemens FLN (P1). Dengan protokol ini, seluruh data operasional (pressure, flow, temperature, energy consumption) dapat dipantau dan dikendalikan dari ruang kontrol terpusat, memungkinkan remote monitoring, alarm handling, trend logging, dan energy optimization secara terintegrasi.
• Redundant drives for critical facilities — demanding untuk uptime kritis dan keandalan tinggi — rumah sakit, pusat data, cleanrooms, fasilitas dengan uptime kritis. ACH550 Redundant Drives menawarkan konfigurasi 2N dan N+1, single main disconnect, mekanically interlocked enclosure door, drives individually fused, redundant control yang secara otomatis beralih dari Lead Drive ke Redundant Drive saat terjadi fault pada Lead Drive, serta analog signal converter yang memberikan single speed reference ke kedua drive. Tersedia dalam NEMA rated enclosures (1, 3R, 12) dan UL 508A labeled.
• Outdoor HVAC applications — demanding untuk ketahanan terhadap cuaca dan lingkungan demanding — cooling towers, rooftop AHU, outdoor condensers. Opsi NEMA 3R enclosure untuk outdoor, coated boards untuk ketahanan terhadap kelembaban dan kontaminasi, flange mounting untuk disipasi panas di aliran udara, temperature rating untuk operasi di berbagai kondisi cuaca.

Status Produk & Peringatan Penting

ACH550 series merupakan produk legacy / phased-out dari ABB dan telah digantikan oleh seri yang lebih modern seperti ACH580. Produk ini telah masuk dalam fase Limited phase sejak 1 Januari 2024 dan akan dipindahkan ke fase Obsolete setelah akhir 2024.

Untuk proyek baru, sangat direkomendasikan untuk mempertimbangkan ACH580 (HVAC drive generasi terbaru dengan STO, web server, connectivity yang lebih modern, dan energy efficiency yang lebih baik) sebagai pengganti yang lebih modern, efisien, dan future‑proof dengan fitur yang lebih baik dan dukungan jangka panjang.

Untuk informasi lebih lanjut tentang ketersediaan, replacement parts, dan rekomendasi penggantian untuk aplikasi spesifik, silakan hubungi ABB contact form atau distributor resmi ABB terdekat.

Mengapa Memilih ACH550?

ACH550 adalah pilihan tepat ketika Anda membutuhkan solusi HVAC drive dengan rentang daya 0,75–355 kW (0,75–355 kW / 1–475 HP), tiga rentang tegangan global (208–240 V dan 380–480 V), scalar control dan sensorless vector control untuk kontrol presisi, embedded BACnet, Modbus RTU, Johnson Controls N2, dan Siemens FLN untuk integrasi BMS/BAS yang seamless, built‑in PID controller untuk kontrol proses presisi (pressure, flow, temperature), pre‑programmed HVAC application macros (AHU, cooling tower, chiller, pump, fan) untuk start‑up cepat, real‑time clock dan timers untuk scheduling, swinging choke untuk mitigasi harmonisa (reduksi THD hingga 25%), flux optimization dan built‑in energy calculators untuk penghematan energi (hingga 70%) serta monitoring real‑time kWh, CO₂, dan uang, noise reduction software function untuk operasi senyap, kelas proteksi IP21 dan IP54 (opsional NEMA 3R untuk outdoor), flange mounting untuk integrasi dengan AHU, assistant control panel (opsional) dengan diagnostic assistant dan fault logger untuk troubleshooting mudah, serta sertifikasi global CE, UL, cUL, C‑Tick, GOST R, RoHS — untuk aplikasi demanding di AHU, cooling towers, pumps, chillers, heat pumps, dan BMS/BAS integration di gedung komersial, fasilitas HVAC, dan critical facilities — di mana drive general purpose tidak memiliki embedded BACnet dan fitur‑fitur HVAC‑specific yang diperlukan untuk integrasi BMS/BAS, di mana ACH580 sebagai generasi pengganti menawarkan fitur yang lebih modern (STO, web server), tetapi untuk retrofit atau replacement pada sistem existing yang masih menggunakan ACH550, drive ini tetap menjadi pilihan utama dengan keseimbangan optimal antara performa, fitur HVAC‑specific, dan biaya dalam portofolio legacy ABB HVAC drives.
