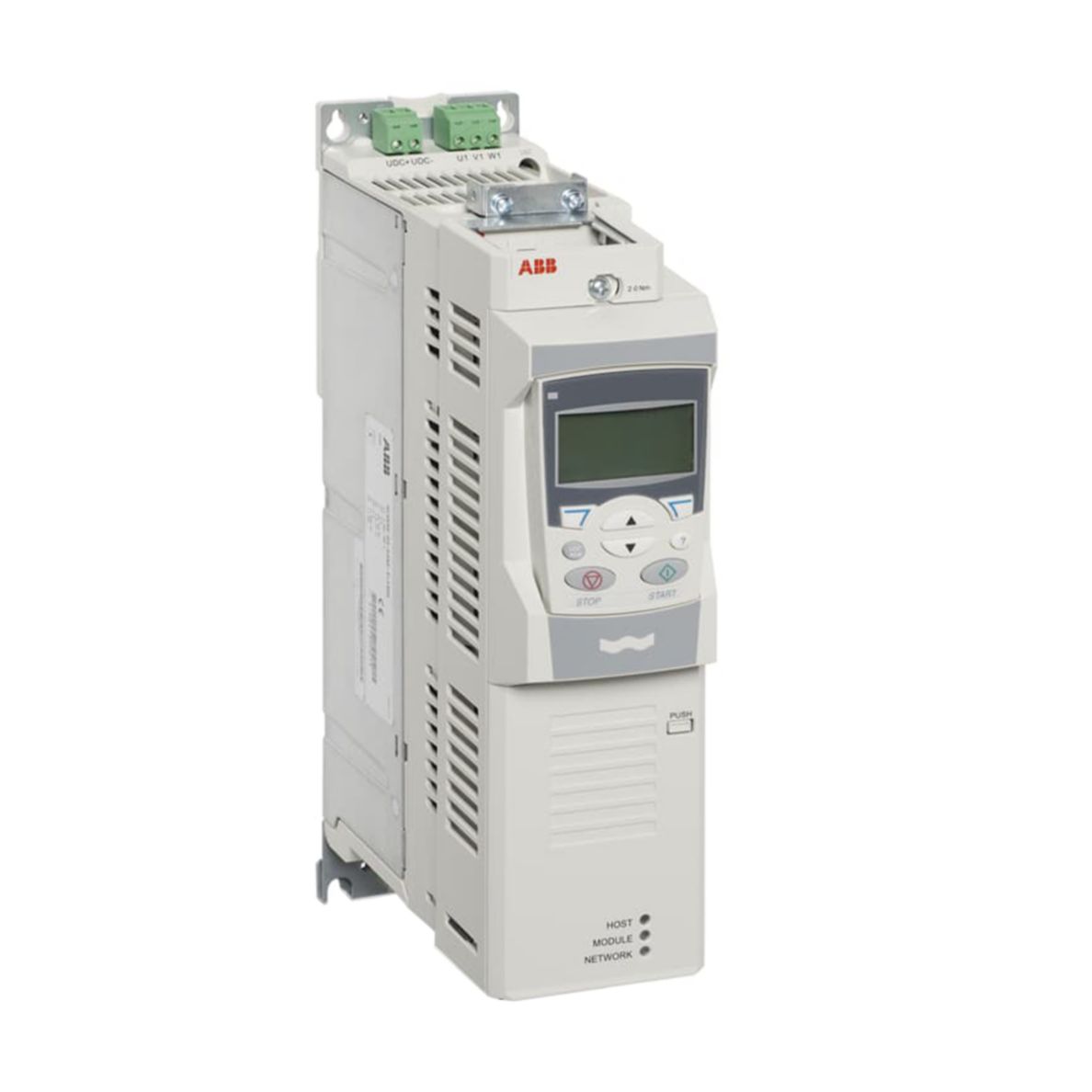

ACQ810 Drives

ACQ810 adalah AC drive yang dirancang khusus oleh ABB untuk aplikasi water and wastewater (pengolahan air dan limbah), mengintegrasikan berbagai fitur cerdas Intelligent Pump Control (IPC) sebagai standar. Dengan rentang daya 0,37–500 kW, tegangan input 200–480 V, dan dukungan terhadap motor induksi serta motor IE4 SynRM, drive ini menawarkan 10 fungsi proteksi dan kontrol pompa bawaan yang mencakup flow calculation, multi-pump control, soft pipe filling, pump cleaning, redundancy, level control, sleep & boost, pump auto change, dan pump priority.

Fitur-fitur ini dirancang untuk mengoptimalkan efisiensi energi, mengurangi waktu henti (downtime), dan memperpanjang umur peralatan pada sistem pemompaan air baku (raw water), distribusi air bersih, dan instalasi pengolahan air limbah. Tersedia dalam konfigurasi modul (ACQ810-04), serta dilengkapi dengan Safe Torque Off (STO) sebagai standar.

Keunggulan Teknis ACQ810

Rentang Daya & Spesifikasi Kelistrikan

• Rentang daya 0,37–500 kW (0,5–670 HP) — mencakup aplikasi water dan wastewater dari skala kecil hingga menengah dalam satu platform drive yang seragam.
• Rentang tegangan 200–480 V (3-phase) — kompatibel dengan standar listrik berbagai wilayah industri di seluruh dunia.
• Frekuensi output 0–500 Hz — fleksibilitas tinggi untuk berbagai kecepatan motor.
• Kemampuan overload 110% selama 1 menit, setiap 5 menit (sepanjang rentang kecepatan) — memberikan margin keamanan untuk menangani beban puncak dan akselerasi motor.
• Kelas proteksi IP20 (standar) dengan opsi NEMA 1 kit — untuk pemasangan di dalam panel, memberikan perlindungan terhadap benda padat >12 mm. Untuk lingkungan demanding, opsi NEMA 3R tersedia untuk aplikasi outdoor.
• Frekuensi switching: 1,5 / 2 / 4 / 8 / 12 kHz (tergantung rating) — untuk menyeimbangkan performa, noise motor, dan efisiensi.
• Coated boards sebagai standar — lapisan pelindung pada papan sirkuit memberikan ketahanan terhadap kelembaban dan kontaminasi ringan, meningkatkan keandalan di lingkungan demanding.
• Temperatur operasi -10°C hingga +40°C (100% rated), hingga +55°C dengan derating — andal di berbagai kondisi lingkungan.

Intelligent Pump Control (IPC) — 10 Fungsi Bawaan untuk Pompa

• Flow calculation (kalkulasi aliran) — kalkulasi aliran internal yang akurat tanpa flow meter eksternal, mengurangi biaya hardware dan maintenance.
• Multi-pump control (kontrol multi-pompa) — mengelola hingga beberapa pompa paralel untuk aplikasi dengan kebutuhan flow variabel, mengoperasikan pompa di titik efisiensi terbaik (Best Efficiency Point/BEP) dan menghemat energi.
• Soft pipe filling (pengisian pipa secara bertahap) — mengisi pipa secara bertahap untuk mencegah water hammer, memperpanjang umur perpipaan dan pompa.
• Pump cleaning (pembersihan pompa otomatis) — membersihkan impeller melalui urutan forward/reverse runs untuk mencegah penyumbatan di pumping stations, mengurangi maintenance dan downtime.
• Redundancy (redundansi sistem) — sistem multi-pompa dengan redundansi, jika satu pompa gagal atau memerlukan maintenance, pompa lain tetap beroperasi, meningkatkan uptime dan mengurangi biaya perawatan.
• Shared information (berbagi data antar drive) — berbagi data antara drive yang terhubung paralel untuk multi-pump systems, memudahkan koneksi I/O dan mengurangi biaya instalasi.
• Level control (kontrol level tangki) — mengontrol pengisian atau pengosongan tangki penyimpanan limbah (wastewater storage tanks), mencegah penumpukan sedimen pada dinding tangki dengan memvariasikan level permukaan secara acak dalam rentang yang telah ditentukan.
• Sleep & boost (tidur & dorong) — cocok untuk clean water pumping systems, mendeteksi rotasi lambat pada malam hari ketika konsumsi air rendah, menjalankan pompa untuk mendorong tekanan (boost pressure) sebelum shutdown, dan memonitor tekanan untuk restart saat tekanan turun di bawah level minimum.
• Pump auto change (pergantian pompa otomatis) — menyeimbangkan waktu operasi semua pompa dalam sistem paralel dalam jangka panjang, meningkatkan MTBR (Mean Time Between Repairs) dan mengurangi biaya servis.
• Pump priority (prioritas pompa) — untuk sistem dengan tingkat konsumsi yang bervariasi berdasarkan demand, memungkinkan perencanaan maintenance yang lebih baik dan efisiensi energi yang lebih besar dengan mengoperasikan pompa mendekati titik efisiensi terbaiknya.

Efisiensi Energi & Penghematan Biaya Operasional

• Penghematan energi hingga 50% pada sistem pemompaan — dengan mengontrol kecepatan motor daripada throttling output, mengurangi konsumsi energi dan emisi CO₂ secara signifikan, dengan payback period yang seringkali singkat.
• Flux optimization built‑in — mengoptimalkan flux motor secara otomatis untuk mengurangi konsumsi energi dan noise, terutama pada operasi di bawah beban nominal.
• Kompatibel dengan motor IE4 Synchronous reluctance (SynRM) — dapat dipasangkan dengan motor IE4 SynRM untuk efisiensi tertinggi, membentuk paket pompa dedicated (ACQ810 + SynRM) yang telah diuji dan disetujui ABB.
• Energy savings monitoring via Drive Composer — data logging dan analisis performa untuk memantau penghematan energi secara real-time.

Konektivitas & Keselamatan

• Built-in STO (Safe Torque Off) sebagai standar (SIL 3 / PL e) — fungsi keselamatan dasar untuk penghentian torsi motor secara aman, memenuhi persyaratan Machinery Directive tanpa kontaktor keselamatan eksternal.
• Remote monitoring via web browser — akses data proses dan logs drive melalui browser web, mengurangi site visits, meningkatkan uptime, dan menekan biaya operasional.
• Embedded Modbus RTU sebagai standar, plus dua option slots untuk fieldbus adapters — melalui plug-in adapter modules, dapat diintegrasikan ke PROFIBUS DP, PROFINET IO, EtherNet/IP, CANopen, DeviceNet, dan Modbus TCP, memberikan fleksibilitas integrasi maksimal ke berbagai automation systems.
• Dua slot opsi untuk ekspansi I/O dan fieldbus adapters — memungkinkan penambahan modul ekspansi I/O (IOE modules) atau fieldbus adapters, memberikan fleksibilitas integrasi ke berbagai automation systems.
• Assistant control panel dengan layar grafis sebagai opsi — menu guided start-up, built-in help, copy function untuk cloning parameter antar drive, dan fault logger untuk tracking fault history.
• Basic control panel sebagai standar — untuk operasi dasar dan monitoring.
• FlashDrop tool untuk konfigurasi drive tanpa tegangan (unpowered) — cloning parameter cepat, mengurangi waktu commissioning untuk OEM dengan volume produksi besar.

Spesifikasi Teknis ACQ810

Tabel berikut merangkum spesifikasi teknis drive ACQ810 berdasarkan data resmi ABB:

Parameter	Nilai
Rentang daya (kW/HP) · 功率范围 · Power Range · ACQ810	0,37 – 500 kW (0,5 – 670 HP)
Rentang tegangan · 电压范围 · Voltage Range · ACQ810	3‑phase 200–240 V ±10% / 380–480 V ±10%
Frekuensi input · 输入频率 · Input Frequency · ACQ810	48 – 63 Hz
Frekuensi output · 输出频率 · Output Frequency · ACQ810	0 – 500 Hz
Kemampuan overload · 过载能力 · Overload Capacity · ACQ810	110% selama 1 menit setiap 5 menit (sepanjang rentang kecepatan)
Metode kontrol · 控制方式 · Control Method · ACQ810	Scalar control (U/f) · Sensorless vector control (open‑loop) · Torque control · Direct Torque Control (DTC)
Kelas proteksi IP · 防护等级 · IP Rating · ACQ810	IP20 (standar) · opsi NEMA 1 kit · opsi NEMA 3R (outdoor)
Komunikasi fieldbus · 现场总线 · Fieldbus Communication · ACQ810	Modbus RTU (standar) · PROFIBUS DP, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP (opsional via adapter modules)
Fungsi keselamatan · 安全功能 · Safety Functions · ACQ810	Safe Torque Off (STO) — SIL 3 / PL e (standar)
I/O standar · 输入输出 · I/O · ACQ810	5x DI, 1x DO, 2x AI, 1x AO, 3x relay output
Dua slot opsional · 两个扩展插槽 · Two Option Slots · ACQ810	Untuk fieldbus adapter modules (Fxxx) atau I/O extension modules (IExxx)
Kontrol panel · 控制面板 · Control Panel · ACQ810	Assistant control panel (opsional) · Basic control panel (standar)
FlashDrop tool · FlashDrop工具 · FlashDrop Tool · ACQ810	Ya — untuk konfigurasi drive tanpa tegangan (unpowered) dan cloning parameter cepat
Frame sizes · 外形尺寸 · Frame Sizes · ACQ810	A, B, C, D, E0, E1, G (7 ukuran untuk rentang daya komprehensif)
Suhu operasi · 工作温度 · Operating Temperature · ACQ810	-10°C hingga +40°C (100% rated) · hingga +55°C dengan derating
Ketinggian operasi (m) · 海拔高度 · Operating Altitude · ACQ810	0–1000 m (tanpa derating) · derating 1% per 100 m hingga 2000 m
Coated boards · 涂层电路板 · Coated Boards · ACQ810	Ya — untuk ketahanan di lingkungan demanding dengan kelembaban dan kontaminasi ringan
Sertifikasi · 认证 · Certifications · ACQ810	CE, UL, cUL, C‑Tick, GOST R, RoHS
Standar keselamatan · 安全标准 · Safety Standard · ACQ810	IEC/EN 61800‑5‑1, EN 60204‑1
Standar EMC · EMC标准 · EMC Standard · ACQ810	EN 61800‑3 (C3 built‑in) · EMC Directive 2004/108/EC
Motor connection · 电机连接 · Motor Connection · ACQ810	3‑phase output (U2, V2, W2) · kabel berpelindung (shielded) recommended untuk kepatuhan EMC
Maximum motor cable length · 最大电机电缆长度 · Max Motor Cable Length · ACQ810	100 m (dengan kabel berpelindung dan instalasi yang benar untuk kepatuhan EMC)
Power loss ride‑through · 电源穿越能力 · Power Ride‑Through · ACQ810	Ya — hingga 2 detik (tergantung beban dan konfigurasi catu daya), menggunakan energi yang tersimpan di kapasitor DC‑bus selama gangguan tegangan sesaat
Fuse recommendations · 保险丝建议 · Fuse Recommendations · ACQ810	Tipe gG (IEC) atau kelas J (UL/CSA) dengan peringkat arus yang sesuai (konsultasikan dengan tabel di panduan instalasi untuk model spesifik)
Circuit breaker rating · 断路器额定值 · Circuit Breaker Rating · ACQ810	Pilih circuit breaker dengan karakteristik trip yang sesuai untuk motor starting (jenis C atau D) dengan nilai arus nominal 1,5–2,5 kali arus input drive; konsultasikan dengan panduan instalasi untuk ukuran yang tepat
Ground fault (earth fault) protection · 接地故障保护 · Earth Fault Protection · ACQ810	Ya, built‑in (deteksi gangguan ground untuk perlindungan personel dan peralatan). Untuk memastikan keandalan, gunakan RCD tipe B dengan arus diferensial ≥300 mA atau lepaskan filter EMC internal jika diperlukan.
Short-circuit protection · 短路保护 · Short-Circuit Protection · ACQ810	Ya, built‑in untuk output motor (phase‑to‑phase dan phase‑to‑ground); proteksi input memerlukan pemutus sirkuit hulu (circuit breaker) atau sekering yang sesuai.
Motor phase loss detection · 电机缺相检测 · Phase Loss Detection · ACQ810	Ya, built‑in; akan trip jika terjadi phase loss pada output motor untuk mencegah kerusakan pada motor dan kabel.
Fieldbus communication monitoring · 现场总线通信监控 · Fieldbus Monitoring · ACQ810	Ya, dengan configurable timeout untuk Modbus RTU dan fieldbus options.
Digital input voltage · 数字输入电压 · Digital Input Voltage · ACQ810	24 V DC (source/sink, opto‑isolated)
Analog input signal range · 模拟输入信号范围 · Analog Input Signal · ACQ810	0–10 V atau 4–20 mA (dipilih via parameter)
Analog output signal · 模拟输出信号 · Analog Output Signal · ACQ810	0–20 mA / 4–20 mA (output frequency, motor current, atau parameter lainnya)
Relay output rating · 继电器输出额定值 · Relay Output Rating · ACQ810	250 V AC / 30 V DC, 2 A (resistive load)
I/O expansion modules · I/O扩展模块 · I/O Expansion · ACQ810	Opsional melalui dua option slots (IExxx modules untuk ekspansi I/O digital/analog)
Ethernet adapter module · 以太网适配器模块 · Ethernet Adapter · ACQ810	FENA-01 Ethernet adapter untuk PROFINET, EtherNet/IP, dan Modbus TCP via Ethernet (sesuai dengan dua option slots)
Cooling fan service life · 冷却风扇使用寿命 · Fan Service Life · ACQ810	~40.000 jam pada suhu operasi 40°C (rekomendasi penggantian: setiap 3–6 tahun tergantung kondisi).
Product line status · 产品线状态 · Product Status · ACQ810	Legacy / Discontinued — produk tidak diproduksi lagi. Pengganti yang direkomendasikan: ACQ580 untuk proyek baru.
Replacement guide · 更换指南 · Replacement Guide · ACQ810	Untuk informasi lebih lanjut tentang migrasi dari ACQ810 ke ACQ580 (modern water drive), lihat panduan migrasi ABB atau hubungi perwakilan penjualan ABB setempat.
Country of origin · 原产国 · Country of Origin · ACQ810	Finland (untuk beberapa model) atau China (tergantung lokasi produksi).
Warranty · 保修 · Warranty · ACQ810	18 months from date of manufacture (ABB standard). Extended warranty available through ABB's service agreements (optional).
Repair service · 维修服务 · Repair Service · ACQ810	Contact ABB Technical Support at 800-HELP-365 (800-435-7365) or local ABB representative for service support.
Parameter storage · 参数存储 · Parameter Storage · ACQ810	Internal EEPROM (retensi data hingga 10 tahun tanpa daya)
Parameter backup · 参数备份 · Parameter Backup · ACQ810	Ya — melalui FlashDrop tool untuk saving dan cloning parameter sets
Technical support · 技术支持 · Technical Support · ACQ810	Tersedia melalui website ABB, perwakilan penjualan setempat, dan distributor resmi di seluruh dunia (termasuk manual pengguna, panduan pemasangan, katalog produk yang dapat diunduh).
Documentation languages · 文档语言 · Documentation Languages · ACQ810	Tersedia dalam bahasa Inggris, Jerman, Prancis, Italia, Spanyol, Portugis, Tionghoa, dan lain‑lain (tergantung pada jenis dokumen).
Web resources · 在线资源 · Web Resources · ACQ810	https://www.abb.com/drives (pencarian berdasarkan kode model untuk manual, katalog, dan software tools).
Software tools · 软件工具 · Software Tools · ACQ810	Drive Composer (gratis) untuk parameter setting, monitoring, data logging, dan tuning; FlashDrop tool untuk cloning parameter cepat tanpa catu daya.
I/O terminal pluggable · I/O端子可插拔 · I/O Terminal Pluggable · ACQ810	Tidak (terminal kabel fixed untuk sebagian besar I/O). Untuk kemudahan wiring, gunakan I/O extension modules dengan spring terminals jika diperlukan.
Brake resistor type · 制动电阻类型 · Brake Resistor Type · ACQ810	Resistor wirewound (kawat) dengan pendinginan alami atau paksa (tergantung pada siklus pengereman dan daya disipasi). Resistor harus dipasang di luar drive atau di panel dengan ventilasi yang memadai.
Motion control functions · 运动控制功能 · Motion Functions · ACQ810	Basic speed control only — tidak ada electronic gearing, cam profiling, atau positioning built‑in (kecuali yang diperlukan untuk pump control functions).
Winding functions · 卷绕功能 · Winding Functions · ACQ810	Tidak ada (drive dirancang khusus untuk pump applications, bukan untuk winding). Untuk aplikasi winding, gunakan drive ABB series yang sesuai (ACS880 atau seri winding drives).
Position control · 位置控制 · Position Control · ACQ810	Tidak didukung (hanya speed control).
Real‑time clock (RTC) · 实时时钟 · Real‑Time Clock · ACQ810	Tidak ada (hanya pada assistant control panel sebagai opsi untuk logging data dan time‑stamping fault logs).
Web-based configuration · 基于Web的配置 · Web Config · ACQ810	Tidak tersedia; konfigurasi melalui keypad, FlashDrop, atau Drive Composer PC tool.
Remote monitoring via web browser · 通过Web浏览器远程监控 · Web Monitoring · ACQ810	Ya — melalui built‑in web server, akses data proses dan logs drive dari browser.
Real-time data logging · 实时数据记录 · Real‑Time Data Logging · ACQ810	Ya, melalui Drive Composer PC tool (sampling period dapat diatur untuk analisis performa).
Condition monitoring (vibration) · 状态监测 (振动) · Condition Monitoring (Vibration) · ACQ810	Tidak built‑in; dapat dilakukan dengan sensor eksternal (misalnya sensor getaran yang terhubung ke input analog).
Condition monitoring (temperature) · 状态监测 (温度) · Condition Monitoring (Temperature) · ACQ810	Internal temperature sensor (heatsink) untuk perlindungan termal; tidak ada sensor internal untuk suhu sekitar (ambient) atau suhu bantalan motor (harus disediakan secara eksternal jika diperlukan).
Vibration resistance · 抗振性 · Vibration Resistance · ACQ810	IEC 60068-2-6 (test Fc): 10–57 Hz: ±0,15 mm; 57–150 Hz: 20 m/s²
Shock resistance · 抗冲击性 · Shock Resistance · ACQ810	IEC 60068-2-27 (test Ea): 15g, 11 ms, 3 shocks per axis (±X, ±Y, ±Z)
Altitude derating formula · 海拔降额公式 · Altitude Derating Formula · ACQ810	1% per 100 m dari 1000 m hingga 2000 m.
Temperature derating formula · 温度降额公式 · Temperature Derating Formula · ACQ810	1% per 1°C dari +40°C hingga +50°C.
Switching frequency derating · 开关频率降额 · Switching Frequency Derating · ACQ810	Arus output harus dikurangi untuk switching frequency yang lebih tinggi (konsultasikan manual untuk nilai spesifik).
Maximum switching frequency · 最大开关频率 · Max Switching Frequency · ACQ810	12 kHz (tergantung rating daya dan kondisi operasi).
Motor cable type · 电机电缆类型 · Motor Cable Type · ACQ810	Screened (shielded) cable — required for EMC compliance.
Control cable type · 控制电缆类型 · Control Cable Type · ACQ810	Shielded cable recommended for analog signals and fieldbus connections.
Terminal tightening torque · 端子拧紧扭矩 · Terminal Torque · ACQ810	Bervariasi tergantung ukuran terminal (konsultasikan dengan panduan instalasi untuk nilai spesifik).
Screwdriver size for terminals · 端子螺丝刀尺寸 · Screwdriver Size · ACQ810	Bervariasi tergantung ukuran terminal (konsultasikan dengan panduan instalasi).
Grounding requirements · 接地要求 · Grounding Requirements · ACQ810	Drive harus di‑ground dengan benar untuk keselamatan dan kepatuhan EMC. Dua terminal PE disediakan.
Minimum control cable cross‑section · 最小控制电缆截面 · Min Control Cable CSA · ACQ810	0,5 mm² (stranded).
Maximum control cable length · 最大控制电缆长度 · Max Control Cable Length · ACQ810	30 m (untuk analog input, gunakan shielded cable).
Harmonic reduction · 谐波抑制 · Harmonic Reduction · ACQ810	Integrated choke built‑in (internal DC choke) untuk mitigasi harmonisa dasar.
Anti-condensation heater · 防冷凝加热器 · Condensation Heater · ACQ810	Opsi — untuk mencegah kondensasi di lingkungan dengan kelembaban tinggi.
Spare parts identification · 备件识别 · Spare Parts ID · ACQ810	Nomor model lengkap tertera pada label di sisi drive (ACQ810-04-xxxx-4); konsultasikan katalog produk atau hubungi ABB setempat untuk memesan suku cadang yang sesuai.
Replacement product · 替代产品 · Replacement Product · ACQ810	ACQ580 series (water and wastewater drive) adalah pengganti yang direkomendasikan untuk proyek baru.
Migration support · 迁移支持 · Migration Support · ACQ810	Untuk informasi lebih lanjut tentang migrasi dari ACQ810 ke ACQ580, lihat panduan migrasi ABB atau hubungi perwakilan penjualan ABB setempat.
Spare parts availability · 备件可用性 · Spare Parts Availability · ACQ810	Spare parts may still be available but are limited. Contact ABB or authorized distributor for current stock status.
Repair parts ordering guide · 维修备件订购指南 · Repair Parts Guide · ACQ810	Konsultasikan katalog produk ABB atau hubungi distributor resmi untuk memesan suku cadang yang sesuai.
Fieldbus adapter types · 现场总线适配器类型 · Fieldbus Adapter Types · ACQ810	PROFIBUS DP, PROFINET IO, EtherNet/IP, CANopen, DeviceNet, Modbus TCP.
I/O extension module types · I/O扩展模块类型 · I/O Extension Types · ACQ810	IExxx modules (digital I/O, analog I/O, relay outputs) sesuai dengan dua option slots.
Parameter groups · 参数组 · Parameter Groups · ACQ810	Parameter diatur dalam grup logis berdasarkan fungsi (start/stop, ramps, PID, fieldbus, pump control, dll).
Password protection · 密码保护 · Password Protection · ACQ810	Ya — untuk mencegah perubahan parameter yang tidak sah.
Supply voltage fluctuation tolerance · 电源电压波动容限 · Supply Tolerance · ACQ810	-15% hingga +10% dari tegangan nominal.
Undervoltage trip time delay · 欠压跳闸延时 · Undervoltage Trip Delay · ACQ810	Dapat dikonfigurasi (0,1–60,0 detik).
Overvoltage trip time delay · 过压跳闸延时 · Overvoltage Trip Delay · ACQ810	Dapat dikonfigurasi (0,1–60,0 detik).
Parameter set printing · 参数集打印 · Parameter Set Printing · ACQ810	Tidak didukung secara langsung (dapat menggunakan screenshot dari Drive Composer).
Network time synchronization · 网络时间同步 · Network Time Sync · ACQ810	Tidak didukung (drive tidak memiliki real‑time Ethernet atau RTC untuk sinkronisasi waktu jaringan).
Capacitor reforming · 电容器重整 · Capacitor Reforming · ACQ810	Jika drive telah disimpan lebih dari satu tahun, kapasitor DC‑bus harus direformasi (re‑aged) sebelum digunakan. Lihat ABB capacitor reforming guide untuk prosedur yang tepat.
Expected lifetime at rated load · 额定负载下的预期寿命 · Expected Lifetime · ACQ810	>40.000 jam pada suhu 40°C (berdasarkan komponen internal). Komponen yang dapat aus (kipas, kapasitor) mungkin memerlukan penggantian lebih awal.
Service life extension · 服务寿命延长 · Service Life Extension · ACQ810	Regular maintenance (cleaning, fan replacement, capacitor reforming) dapat memperpanjang umur drive.
Capacitor reforming service · 电容器重整服务 · Capacitor Reforming Service · ACQ810	ABB offers capacitor reforming service for legacy drives. Contact local ABB representative for details.
Repair service availability · 维修服务可用性 · Repair Service Availability · ACQ810	Repair services may still be available for ACQ810 drives, but limited. Contact ABB or authorized service center for current capabilities.
Refurbished parts availability · 翻新备件可用性 · Refurbished Parts Availability · ACQ810	Refurbished or used parts may be available through third-party suppliers, but ABB does not guarantee quality or performance.
Third-party support · 第三方支持 · Third-Party Support · ACQ810	Some third-party companies offer repair, replacement, and support for ACQ810 drives, but these are not endorsed by ABB.
Resource: ABB drives life cycle services · ABB驱动器生命周期服务 · Life Cycle Services · ACQ810	https://www.abb.com/driverservices/
Service contact · 服务联系方式 · Service Contact · ACQ810	Contact your local ABB representative for service and support. For urgent technical support in North America, call 800-HELP-365 (800-435-7365).
Authorized service providers · 授权服务商 · Authorized Service Providers · ACQ810	ABB has authorized service centers worldwide. Contact your local ABB representative to find a service center near you.
Service documentation · 服务文档 · Service Documentation · ACQ810	Service manuals, repair guides, and spare parts lists available for authorized service partners.
Software tools download · 软件工具下载 · Software Tools Download · ACQ810	Drive Composer and other tools available for download from ABB website.
Technical documentation download · 技术文档下载 · Technical Documentation Download · ACQ810	User manuals, installation guides, and product catalogs available for download from ABB website.
Product selection guide · 产品选型指南 · Product Selection Guide · ACQ810	Use ABB's product selection tools or contact local sales office for assistance in selecting the right drive for your application.
Application notes · 应用说明 · Application Notes · ACQ810	ABB provides application notes for pump, fan, and water/wastewater applications. Available from ABB website or local sales office.
FAQs · 常见问题 · Frequently Asked Questions · ACQ810	FAQs available from ABB website and local technical support.
Troubleshooting guide · 故障排除指南 · Troubleshooting Guide · ACQ810	Troubleshooting section available in user manual and via Drive Composer.
Fault code list · 故障代码列表 · Fault Code List · ACQ810	Fault codes and their meanings listed in user manual.
Warning code list · 警告代码列表 · Warning Code List · ACQ810	Warning codes and their meanings listed in user manual.
Error log retrieval · 错误日志检索 · Error Log Retrieval · ACQ810	Fault and warning logs can be accessed via control panel or Drive Composer.
Drive performance logging · 驱动器性能日志 · Performance Logging · ACQ810	Yes, via Drive Composer (data logging of key parameters for performance analysis).
Drive behavior analysis · 驱动器行为分析 · Behavior Analysis · ACQ810	Data logs captured by Drive Composer can be exported for further analysis.
Third-party integration guides · 第三方集成指南 · Third-Party Integration · ACQ810	Integration guides for various PLCs and automation systems available from ABB.
Fieldbus configuration guides · 现场总线配置指南 · Fieldbus Config Guides · ACQ810	Configuration guides for each fieldbus option available from ABB.
Wiring diagrams · 接线图 · Wiring Diagrams · ACQ810	Wiring diagrams provided in user manual and installation guide.
Mechanical dimensions · 机械尺寸 · Mechanical Dimensions · ACQ810	Detailed mechanical drawings available in product catalog and installation manual.
Cooling requirements · 冷却要求 · Cooling Requirements · ACQ810	Adequate ventilation required; refer to installation manual for minimum clearances.
Heat dissipation · 散热 · Heat Dissipation · ACQ810	Heat dissipation values provided in technical data section of user manual.
Standard interfaces · 标准接口 · Standard Interfaces · ACQ810	Modbus RTU, analog I/O, digital I/O, relay outputs; dua option slots untuk ekspansi.
Option slots · 扩展插槽 · Option Slots · ACQ810	Dua slot untuk fieldbus adapter modules atau I/O extension modules.

Catatan: Data dihimpun dari katalog resmi ABB, product page, dan dokumen teknis terkait. Untuk lineup lengkap, konfigurasi, kode order, dan informasi teknis lebih lanjut, selalu mengacu pada katalog produk resmi ABB dan dokumentasi teknis terkait.

Pemesanan & Identifikasi Model

Model ACQ810 dapat diidentifikasi melalui kode tipe pada label drive. Contoh kode tipe: ACQ810-04-03A3-4. Penjelasan kode:

• ACQ810 — Seri produk (water and wastewater drive)
• 04 — Konstruksi: 04 untuk drive modules (IP20), 01 untuk wall-mounted (varian terbatas)
• 03A3 — Rating arus (misal 3,3 A, yang sesuai dengan rating normal)
• 4 — Tegangan: 2 = 200–240 V, 4 = 380–480 V
• +XXXX — Kode opsi (sesuai aksesori tambahan, misalnya NEMA 1 kit, fieldbus adapters, I/O extension, dll)

Catatan: Untuk kode order yang lengkap dan informasi pemesanan, selalu mengacu pada katalog produk resmi ABB atau hubungi distributor resmi ABB.

Fitur Kunci Intelligent Pump Control (IPC) — Penjelasan Lengkap

ACQ810 dirancang dengan 10 fungsi bawaan Intelligent Pump Control (IPC) yang mengintegrasikan kontrol dan perlindungan pompa secara cerdas, mengurangi kebutuhan PLC eksternal dan komponen tambahan:

• Flow calculation (kalkulasi aliran) — kalkulasi aliran internal yang akurat tanpa flow meter eksternal. Dengan algoritma yang sangat akurat, flow calculation mendekati akurasi flow meter komersial, namun dengan biaya yang jauh lebih rendah. Cocok untuk aplikasi di mana data aliran tidak diperlukan untuk keperluan invoicing.
• Multi-pump control (kontrol multi-pompa) — mengelola hingga beberapa pompa paralel untuk aplikasi dengan kebutuhan flow variabel. Fungsi ini mengoperasikan pompa di titik efisiensi terbaik (Best Efficiency Point/BEP) dan mematikan pompa yang tidak diperlukan saat demand rendah, memberikan penghematan energi yang signifikan.
• Soft pipe filling (pengisian pipa secara bertahap) — mengisi pipa secara bertahap untuk mencegah water hammer (lonjakan tekanan saat start pompa) yang dapat merusak perpipaan, katup, dan pompa. Fungsi ini memperpanjang umur seluruh sistem perpipaan dan komponen mekanis.
• Pump cleaning (pembersihan pompa otomatis) — membersihkan impeller melalui urutan forward/reverse runs secara periodik. Fungsi ini sangat berguna di waste water pumping stations untuk mencegah penyumbatan (ragging) pada pompa yang dapat menyebabkan downtime dan biaya maintenance tinggi. Pengguna dapat mendefinisikan siklus cleaning sesuai kebutuhan.
• Redundancy (redundansi sistem) — sistem multi-pompa dengan redundansi, jika satu pompa gagal atau memerlukan maintenance, pompa lain tetap beroperasi secara otomatis. Fungsi ini meningkatkan uptime sistem secara keseluruhan, mengurangi biaya perawatan, dan memastikan pasokan air tetap berjalan.
• Shared information (berbagi data antar drive) — berbagi data antara drive yang terhubung paralel untuk multi-pump systems. Fungsi ini memudahkan koneksi I/O (tanpa perlu kabel sinyal tambahan antar drive) dan mengurangi biaya instalasi.
• Level control (kontrol level tangki) — mengontrol pengisian atau pengosongan tangki penyimpanan limbah (wastewater storage tanks). Fungsi ini mencegah penumpukan sedimen pada dinding tangki dengan memvariasikan level permukaan secara acak dalam rentang yang telah ditentukan, menjaga kebersihan tangki dan mencegah bau tidak sedap.
• Sleep & boost (tidur & dorong) — cocok untuk clean water pumping systems. Fungsi ini mendeteksi rotasi lambat pada malam hari ketika konsumsi air rendah, menjalankan pompa untuk mendorong tekanan (boost pressure) sebelum shutdown. Tekanan terus dimonitor secara real-time dan pompa restart secara otomatis saat tekanan turun di bawah level minimum. Fungsi ini menghemat energi di malam hari dan memperpanjang umur pompa.
• Pump auto change (pergantian pompa otomatis) — menyeimbangkan waktu operasi semua pompa dalam sistem paralel dalam jangka panjang. Fungsi ini secara otomatis mengganti pompa yang sedang berjalan secara berkala, memastikan semua pompa mendapatkan waktu operasi yang merata, meningkatkan MTBR (Mean Time Between Repairs), dan mengurangi biaya servis.
• Pump priority (prioritas pompa) — untuk sistem dengan tingkat konsumsi yang bervariasi berdasarkan demand. Fungsi ini memungkinkan perencanaan maintenance yang lebih baik dan efisiensi energi yang lebih besar dengan mengoperasikan pompa mendekati titik efisiensi terbaiknya, serta memprioritaskan pompa yang lebih baru atau yang memiliki efisiensi lebih tinggi.
• Pump specific protections (proteksi spesifik pompa) — termasuk dry run protection, overpressure protection, underload protection, dan motor thermal protection. Fungsi-fungsi ini membantu mempertahankan operasi bebas gangguan (disturbance-free operation) dalam proses.

Aplikasi ACQ810

ACQ810 sangat cocok untuk berbagai aplikasi demanding di water dan wastewater industry, berkat fitur Intelligent Pump Control (IPC), rentang daya yang komprehensif (0,37–500 kW), serta fleksibilitas proteksi dan komunikasi:

• Water supply (pengolahan air baku & distribusi air bersih) — aplikasi utama untuk pump control demanding dengan energy saving tinggi — raw water intake pumps, clear water pumps, booster pumps untuk pressure boosting stations, distribution pumps untuk municipal water supply, pressure boosting systems. Multi-pump control untuk sequencing pumps, flow calculation untuk monitoring flow tanpa flowmeter, sleep & boost untuk clean water pumping systems (night time energy saving), dry-run protection untuk intake pumps, PID control untuk maintaining pressure/flow setpoint, dan energy savings signifikan pada partial-load operation.
• Wastewater treatment (pengolahan air limbah / WWTP) — demanding untuk sewage pumps, aeration blowers, dan sludge handling di instalasi IPAL — influent pumps untuk raw sewage lifting, return activated sludge (RAS) pumps, waste activated sludge (WAS) pumps, aeration blowers untuk biological treatment, mixers untuk equalization tanks, centrifuges untuk sludge dewatering. Pump cleaning untuk menghilangkan debris dari impeller (anti-ragging technique), level control untuk wastewater storage tanks (mencegah sediment build-up), dry-run protection untuk lift station pumps, multi-pump control untuk alternating pump duty di lift stations, dan reduksi maintenance downtime melalui pump auto change.
• Lift stations & pumping stations — demanding untuk remote operation dan ketahanan di lingkungan outdoor dengan akses terbatas — sewage lift stations, stormwater pumping stations, drainage pump stations. IP20 dengan opsi NEMA 1 kit untuk pemasangan di dalam panel, remote monitoring via web browser untuk akses data proses dari jarak jauh, dry-run protection, redundancy untuk sistem multi-pump, pump cleaning untuk mencegah clogging, dan pump auto change untuk alternating pumps.
• Irrigation & agriculture — demanding untuk remote pump control dan energy saving di daerah dengan akses listrik terbatas — center pivot irrigation systems untuk large-scale farming, drip irrigation pumps untuk precision agriculture, booster pumps untuk fertigation systems. Sensorless vector control untuk precise speed regulation, PID control untuk maintaining pressure for drip irrigation, timers untuk irrigation scheduling (via external control), dan energy savings untuk partial-load operation.
• Pump skids (prefabricated pumping systems) — untuk sistem modular yang memerlukan sertifikasi UL, UL Type 1 kit untuk kepatuhan di Amerika Utara, coated boards untuk ketahanan di lingkungan demanding, built-in pump features (pump cleaning, soft pipe fill, dry run protection) untuk perlindungan pompa, dan FlashDrop untuk parameter setting cepat di OEM volume besar.
• SCADA integration (integrasi SCADA) untuk remote monitoring di water treatment plants — embedded Modbus RTU untuk koneksi ke SCADA, dua option slots untuk fieldbus adapters (PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet), web browser untuk remote monitoring data proses dan logs, serta data logging via Drive Composer untuk analisis performa.

Digital Tools untuk Engineering & Maintenance

• Drive Composer PC tool (gratis) — untuk parameter setting, monitoring real-time, data logging, tuning, dan backup/restore configuration. Free version untuk basic start-up dan parameter setting; professional version untuk signal tracing, advanced diagnostics, dan data logging.
• FlashDrop tool — cloning parameter dan konfigurasi cepat untuk drive yang belum dialiri daya (unpowered), sangat berguna untuk OEM dengan volume produksi besar atau untuk menyiapkan drive cadangan (spare) tanpa perlu catu daya utama, mengurangi waktu commissioning dan risiko error.
• DriveWindow Light 2 PC tool (opsional) — untuk monitoring performa proses, setting, tuning parameter, dan offline configuration sebelum drive diinstal di lapangan, menghemat waktu engineering.
• Remote monitoring via web browser — akses data proses dan logs drive dari mana saja melalui web browser, memungkinkan predictive maintenance dan troubleshooting jarak jauh, mengurangi site visits dan biaya operasional.
• Drivebase app (opsional) — untuk registrasi drive, knowledge base, dan akses ke ABB's vast drive knowledge base via cloud untuk bantuan lebih lanjut.

Status Produk & Peringatan Penting

ACQ810 series merupakan produk legacy / discontinued dari ABB dan telah digantikan oleh seri yang lebih modern seperti ACQ580 (water and wastewater drive dengan STO sebagai standar, web server, connectivity yang lebih modern, dan dukungan fieldbus yang lebih luas). Produk ini sudah tidak diproduksi lagi, namun masih tersedia sebagai replacement parts untuk sistem existing di beberapa region hingga batas waktu tertentu.

Untuk proyek baru, sangat direkomendasikan untuk mempertimbangkan ACQ580 (water and wastewater drive generasi terbaru dengan fitur yang lebih baik, STO sebagai standar, energy efficiency yang lebih tinggi, dan dukungan fieldbus yang lebih modern) sebagai pengganti yang lebih modern, efisien, dan future‑proof dengan rentang daya yang lebih luas dan fitur yang lebih baik.

Untuk informasi lebih lanjut tentang ketersediaan, replacement parts, dan rekomendasi penggantian untuk aplikasi spesifik, silakan hubungi ABB contact form atau distributor resmi ABB terdekat.

Mengapa Memilih ACQ810?

ACQ810 adalah pilihan tepat ketika Anda membutuhkan solusi water and wastewater drive dengan rentang daya 0,37–500 kW (hingga 500 kW) dan rentang tegangan global 200–480 V, 10 fungsi Intelligent Pump Control (IPC) bawaan (flow calculation, multi-pump control, soft pipe filling, pump cleaning, redundancy, shared information, level control, sleep & boost, pump auto change, pump priority) yang mengurangi kebutuhan PLC eksternal dan komponen tambahan, teknologi kontrol yang fleksibel (scalar control, sensorless vector control, torque control, DTC), built‑in PID controller untuk kontrol proses presisi (pressure/flow/temperature), built‑in STO (SIL 3/PL e) sebagai standar, remote monitoring via web browser untuk akses data proses dari mana saja, embedded Modbus RTU plus dua option slots untuk fieldbus adapters (PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP), coated boards untuk ketahanan di lingkungan demanding, kompatibilitas dengan motor IE4 SynRM untuk efisiensi tertinggi, assistant control panel (opsional) dengan layar grafis dan fault logger untuk troubleshooting mudah, energy savings hingga 50% pada sistem pemompaan, integrasi dengan Drive Composer PC tool, FlashDrop tool, DriveWindow Light 2, dan Drivebase app, serta sertifikasi global CE, UL, cUL, C‑Tick, GOST R, RoHS — untuk aplikasi demanding di water supply, wastewater treatment, lift stations, irrigation, pump skids, dan SCADA integration — di mana drive general purpose tidak memiliki fitur‑fitur water‑specific (IPC) yang diperlukan untuk aplikasi water & wastewater demanding, di mana ACQ580 sebagai generasi pengganti menawarkan fitur yang lebih modern (STO sebagai standar, web server, connectivity yang lebih modern), tetapi untuk retrofit atau replacement pada sistem existing yang masih menggunakan ACQ810, drive ini tetap menjadi pilihan utama dengan keseimbangan optimal antara performa, fitur water‑specific, dan biaya dalam portofolio legacy ABB water and wastewater drives.
