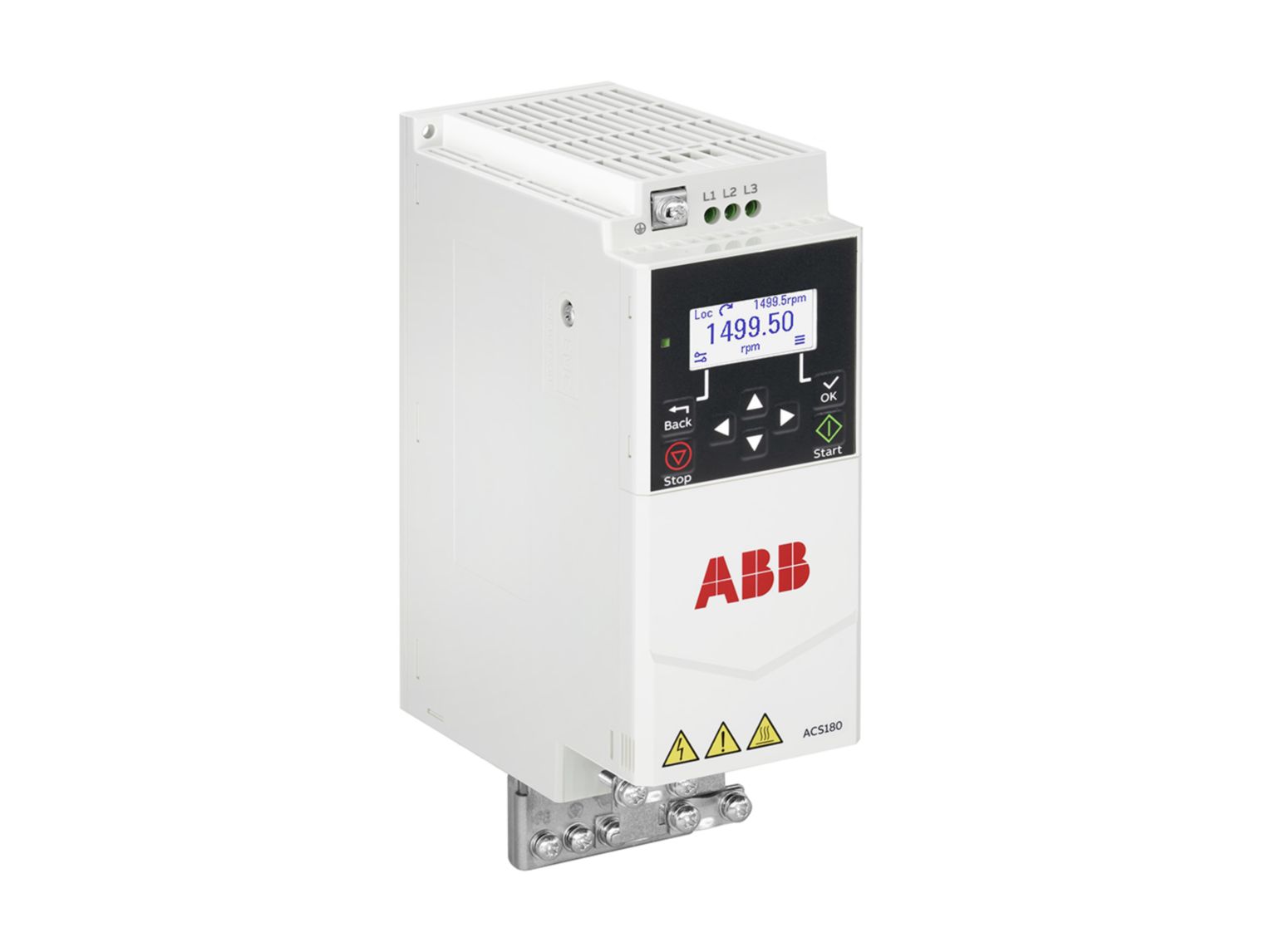

ACS180 Drives

ACS180 adalah AC machinery drive dari ABB yang dirancang untuk memenuhi kebutuhan mesin-mesin kompak dengan kontrol esensial, dalam rentang daya hingga 22 kW. Drive ini menghadirkan kualitas andal dari ABB dalam paket sederhana dan esensial untuk aplikasi mesin (machinery applications).

Didukung oleh teknologi sensorless vector control, ACS180 mampu mengontrol motor induksi asinkron, motor magnet permanen (PM), serta motor synchronous reluctance (SynRM) tanpa memerlukan encoder umpan balik. Frekuensi output hingga 599 Hz memberikan fleksibilitas kecepatan tinggi, sementara mode kontrol V/f (scalar) dan vektor (SVC) dapat dipilih sesuai kebutuhan aplikasi.

Keunggulan Teknis ACS180

Desain Compact & Optimal untuk Panel

• 5 frame sizes dengan lebar mulai dari 55 mm hingga 140 mm, tinggi 206 mm hingga 340 mm, memudahkan integrasi side-by-side di panel kontrol dengan ruang terbatas.
• Proteksi standar IP20 untuk pemasangan di dalam panel (cabinet installation), dengan opsi UL Type Open yang memenuhi standar UL 61800-5-1.
• Coated circuit boards sebagai standar memberikan perlindungan ekstra terhadap kelembaban (moisture), debu, dan kontaminan lainnya, memastikan keandalan operasi bahkan di lingkungan yang keras (harsh).
• Rentang suhu operasi -10°C hingga +50°C tanpa derating, hingga +60°C dengan derating, sehingga mampu beroperasi andal di lingkungan dengan temperatur tinggi (seperti panel tertutup atau dekat mesin panas).

Fitur Esensial Built-in sebagai Standar

• Safe Torque Off (STO) internal (SIL 3 / PL e) — fungsi keselamatan yang menghentikan torsi motor secara aman, mencegah start-up tidak terduga saat maintenance, memenuhi persyaratan Machinery Directive tanpa perlu kontaktor keselamatan eksternal.
• EMC filter built-in untuk kategori C2, C3, atau C4, mengurangi kebutuhan external filter, menghemat biaya dan ruang panel.
• Modbus RTU built-in (RS-485) untuk komunikasi standar dengan PLC atau SCADA, memudahkan integrasi ke automation systems.
• Built-in brake chopper terintegrasi untuk aplikasi yang memerlukan pengereman dinamis (dynamic braking).
• Energy optimization function built-in — secara otomatis menyesuaikan flux motor berdasarkan beban aktual, mengurangi arus motor, menghemat energi, dan memperpanjang umur komponen.

Kontrol Motor Presisi (Sensorless Vector Control)

• Sensorless vector control (SVC) sebagai standar — memberikan kontrol torsi dan kecepatan yang presisi tanpa encoder umpan balik, sangat cocok untuk aplikasi yang membutuhkan start torque tinggi dan dynamic response yang baik.
• Kompatibel dengan berbagai jenis motor — mendukung motor induksi asinkron (AC induction motors), motor magnet permanen (permanent magnet / PM motors), dan motor synchronous reluctance (SynRM).
• Dua mode kontrol utama — scalar control (V/f) untuk aplikasi dasar dengan kecepatan konstan, dan sensorless vector control untuk aplikasi demanding dengan kebutuhan dynamic torque response.
• Adaptive programming dan sequence programming — memungkinkan kustomisasi logika kontrol dasar tanpa PLC eksternal, dengan built-in timers, counters, dan PID control, mengurangi biaya komponen dan ruang panel.

Spesifikasi Teknis ACS180

Parameter	Nilai
Rentang daya (kW/HP) · 功率范围 · Power Range	0,25 – 22 kW (⅓ – 30 HP)
Rentang tegangan (V) · 电压范围 · Voltage Range	1 fasa 200–240 V (0,25–3 kW) / 3 fasa 200–240 V (0,25–11 kW) / 3 fasa 380–480 V (0,37–22 kW)
Frekuensi output (Hz) · 输出频率 · Output Frequency	0 – 599 Hz
Kelas proteksi IP · 防护等级 · IP Rating	IP20 / UL Type Open
Frame sizes · 外形尺寸 · Frame sizes	R0, R1, R2, R3, R4 — lima ukuran untuk rentang daya yang berbeda
EMC filter · EMC滤波器 · EMC Filter	C2, C3, atau C4 (built-in, tergantung varian)
Komunikasi fieldbus · 现场总线 · Fieldbus Communication	Modbus RTU (standar) · opsi Bluetooth panel untuk komisioning nirkabel
Fungsi keselamatan · 安全功能 · Safety Functions	Safe Torque Off (STO, SIL 3 / PL e)
Suhu operasi · 工作温度 · Operating Temperature	-10°C hingga +50°C (tanpa derating) · hingga +60°C (dengan derating)
Sertifikasi · 认证 · Certifications	CE, UL, CSA, EAC, RoHS, RCM
Daya yang didukung · 支持的电機 · Supported Motors	Motor induksi (asinkron), motor magnet permanen (PM), motor synchronous reluctance (SynRM)
I/O · 输入输出 · I/O	6x digital input · 2x analog input · 1x analog output · 2x relay output
Kemampuan overload · 过载能力 · Overload Capacity	150% untuk 60 detik (heavy duty) / 110% kontinyu (light duty — pump & fan)
Efisiensi · 效率 · Efficiency	di atas 97% (dengan energy optimization mode)

Aplikasi ACS180

ACS180 sangat cocok untuk berbagai aplikasi demanding di berbagai sektor industri, terutama untuk OEM (Original Equipment Manufacturer) dan system integrator yang membutuhkan drive kompak dengan fitur-fitur esensial:

• Material handling & conveyor systems — belt conveyors, roller conveyors, assembly line conveyors untuk industri logistik, otomotif, dan manufaktur, dengan kebutuhan speed range lebar dan smooth acceleration/deceleration.
• Food & beverage machinery — mixers untuk adonan, conveyors untuk transportasi produk, pumps untuk liquid transfer, filling machines, compressors untuk cold storage dan packaging, dengan kebutuhan desain kompak untuk ruang terbatas, STO untuk safe maintenance access di area produksi yang memerlukan pembersihan rutin, dan coated circuit boards untuk ketahanan terhadap kelembaban dan kontaminasi di lingkungan food processing.
• Textile manufacturing — winding machines (penggulung benang), spinning frames, weaving looms, dengan kebutuhan speed control presisi, smooth acceleration/deceleration untuk menghindari yarn breakage, dan compact design untuk keterbatasan ruang di mesin tekstil.
• Pumps & fans (pompa dan kipas) — centrifugal pumps untuk water transfer, dosing pumps untuk chemical injection, exhaust fans untuk ventilation, cooling fans untuk mesin packaging, dengan kebutuhan PID control untuk pressure/flow regulation, energy saving optimization untuk partial-load operation, dan built-in timers untuk scheduling.
• Packaging & printing machinery — case packers, carton sealers, labelers, unwind/rewind stands untuk material feeding (paper, film, foil), slitter-rewinders untuk converting lines, dengan kebutuhan speed control akurat untuk menjaga tension konsisten, smooth acceleration/deceleration untuk menghindari wrinkling atau tearing material, dan compact design untuk ruang panel terbatas di packaging lines.
• Compressors (kompresor) untuk industrial air supply — screw compressors, reciprocating compressors, dengan kebutuhan PID control untuk pressure regulation, energy saving optimization untuk load/unload cycles, dan built-in timers untuk scheduling, sehingga sangat efektif untuk aplikasi yang membutuhkan operasi intermittent (start-stop).
• Mixers, agitators, blenders untuk food, chemical, dan plastic processing — industrial mixers untuk viscous fluids (sauces, paints, adhesives), agitator tanks untuk homogenization, dengan kebutuhan torque start tinggi dari standstill, best-in-class sensorless vector control menjaga kecepatan konstan di bawah perubahan viscosity (spike in load), dan overload capacity untuk handle beban puncak (150% untuk 60 detik).
• Plastics machinery — extruders untuk plastic processing, injection molding machines, dengan kebutuhan precise speed regulation dan overload protection untuk menjaga kualitas produk plastik yang konsisten.
• Commercial appliances (peralatan komersial) — gym equipment (treadmills, exercise bikes, climbing machines), industrial fans untuk HVAC, small-scale conveyors di retail automation, dengan kebutuhan quiet operation (energy optimization mode juga mereduksi noise), compact design untuk integrasi di peralatan dengan space terbatas, dan biaya yang kompetitif.

Digital Tools, Software, & Mobile Apps untuk Engineering Efisien

• Drive Composer PC tool (gratis) untuk startup, configuration, dan process tuning — free version untuk basic start-up, parameter setting, monitoring, dan backup/restore configuration; professional version untuk signal tracing, data logging, dan advanced diagnostics, serta integration dengan Automation Builder (CODESYS environment) untuk engineering terintegrasi antara PLC dan drive.
• Bluetooth control panel option untuk komisioning nirkabel — opsi panel Bluetooth memungkinkan komisioning, monitoring, dan parameterisasi dari smartphone atau tablet via aplikasi Drivetune (ABB mobile app), menghemat waktu untuk aplikasi dengan drive yang tersebar di lokasi yang berbeda, serta meningkatkan keselamatan teknisi dengan menjaga jarak dari drive yang sedang beroperasi.
• Energy calculators built-in untuk monitoring real-time — menampilkan current, power, dan total energy consumption secara real-time, memungkinkan plant manager dan energy engineer untuk memonitor konsumsi energi, mengidentifikasi inefisiensi, dan mengukur ROI dari upgrade drive secara akurat.
• Automatic fault reset dan self-diagnosis — memungkinkan drive untuk secara otomatis mereset setelah kondisi fault yang tidak kritis (contoh: overvoltage sementara akibat grid fluctuation) dan melakukan self-diagnosis, mengurangi downtime untuk aplikasi di lokasi remote (pumping stations, irrigation systems) dengan akses terbatas.
• Part of ABB All-Compatible drives portfolio — ACS180 berbagi tools yang sama (Drive Composer, Automation Builder, Drivetune app) dengan series lainnya (ACS480, ACS580, ACS880), memungkinkan konsistensi engineering dan inventory management komponen (fieldbus adapters, control panels, memory units) di seluruh rentang daya, mengurangi training time untuk teknisi dan engineer, serta memungkinkan upgrade migrasi yang lebih mudah antara series yang berbeda di masa depan.

Mengapa Memilih ACS180?

ACS180 adalah pilihan tepat ketika Anda membutuhkan solusi AC machinery drive yang kompak dengan rentang daya 0,25–22 kW, built-in EMC filter, STO (SIL 3 / PL e), sensorless vector control untuk motor induksi, PM, dan SynRM, desain robust dengan coated circuit boards, ketahanan suhu hingga +60°C, lima frame sizes untuk integrasi side-by-side yang efisien, konektivitas Modbus RTU standar dengan opsi Bluetooth panel untuk komisioning nirkabel, built-in energy optimization untuk penghematan energi, adaptive dan sequence programming, serta integrasi dengan Drive Composer PC tool dan Automation Builder (CODESYS) — untuk aplikasi demanding di material handling, food & beverage, textile, pumps & fans, packaging, compressors, mixers, extruders, plastics, dan commercial appliances, di mana ACS480 (start dari 0,75 kW) mungkin terlalu besar untuk aplikasi dengan daya di bawah 0,75 kW, di mana fitur-fitur seperti built-in EMC filter, STO, energy optimization, dan Modbus RTU menjadi kebutuhan dasar, dan di mana desain yang hemat-ruang, ketahanan terhadap lingkungan keras, serta kemudahan integrasi dengan ekosistem ABB All-Compatible drives menjadi prioritas utama bagi OEM (Original Equipment Manufacturer) dan system integrator.
