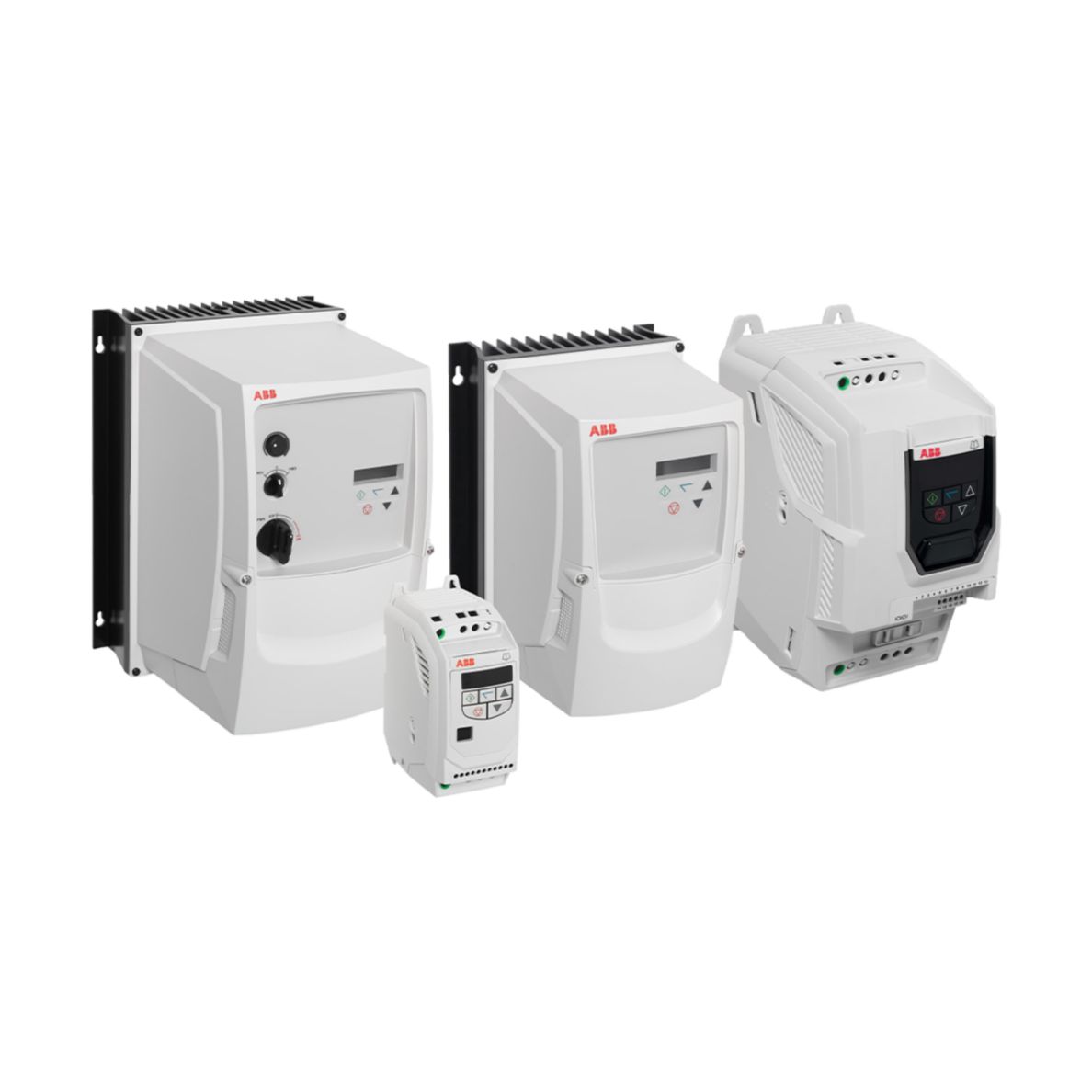

ACS255 Drives

ACS255 adalah micro drive dari ABB yang dirancang untuk aplikasi kontrol motor dasar di mesin-mesin kompak dengan rentang daya hingga 15 kW. Sebagai generasi penerus dari seri ACS250 yang populer, ACS255 menghadirkan fitur-fitur yang ditingkatkan dalam desain yang ringkas — menawarkan keseimbangan antara kemudahan penggunaan, performa andal, dan fleksibilitas instalasi yang tinggi.

Didukung oleh teknologi scalar control (V/f) dan sensorless vector control, ACS255 mampu mengontrol motor induksi asinkron maupun motor magnet permanen (PM) dengan presisi tanpa memerlukan encoder umpan balik, memberikan start torque yang baik dan speed regulation yang optimal. Frekuensi output hingga 500 Hz memberikan fleksibilitas kecepatan tinggi, sementara kemampuan overload 150% untuk 1 menit (dan 175% untuk 2 detik) memastikan penanganan beban puncak yang andal.

Keunggulan Teknis ACS255

Rentang Daya & Tegangan Global (Micro Drive)

• Rentang daya 0,37–15 kW (0,5–20 HP) — mencakup berbagai aplikasi mesin kecil hingga menengah, dari mixer dan konveyor hingga pompa dan fan.
• Rentang tegangan yang sangat luas (115–600 V) — mencakup single-phase 115 V dan 230 V, hingga three-phase 230 V, 460 V, dan 600 V, kompatibel dengan standar listrik berbagai wilayah di seluruh dunia untuk deployment global.
• Dua kelas proteksi utama — IP20 dan IP66/NEMA 4X — IP20 untuk pemasangan di dalam panel (standard environment), dan IP66/NEMA 4X untuk aplikasi demanding di lingkungan dengan exposure terhadap debu, kelembaban, dan bahan pembersih (washdown-ready) di industri makanan, minuman, dan farmasi.

Fitur Kontrol & Keselamatan Built-in

• Sensorless vector control sebagai standar — memberikan enhanced low speed torque (torsi start yang baik dari standstill), optimum motor speed regulation regardless of load, dan accurate control of motor torque untuk aplikasi demanding seperti mixer, extruder, dan winding.
• Scalar control (V/f) dengan dua profil — variable torque dan constant torque — untuk aplikasi pump dan fan (variable torque untuk efisiensi maksimal) dan aplikasi konveyor serta mixer (constant torque untuk performa stabil).
• Overload capacity yang handal — 150% untuk 1 menit, 175% untuk 2 detik, memberikan margin keamanan untuk handle beban puncak (start dengan beban berat, overload intermittent).
• Safe Torque Off (STO) pada varian 600 V — fungsi keselamatan yang menghentikan torsi motor secara aman, memenuhi persyaratan Machinery Directive untuk safe maintenance access dan integrasi ke safety systems.
• Kompatibel dengan berbagai jenis motor — mendukung AC induction motors (asinkron) dan permanent magnet motors (PM), memberikan fleksibilitas untuk berbagai kebutuhan aplikasi dan retrofit sistem lama.

Kemudahan Instalasi & Komisioning

• Desain feed-through wiring — kabel input dan output berada pada sisi yang sama (top/bottom), memudahkan akses dan instalasi di dalam panel kontrol, menghemat ruang panel dan mengurangi waktu instalasi.
• Opsi mounting fleksibel — DIN Rail atau wall mounting (untuk IP20) — memberikan fleksibilitas instalasi untuk berbagai tipe panel dan ruang terbatas, serta memudahkan retrofit ke sistem existing (direct replacement).
• Integral keypad dengan LED display sebagai standar — memungkinkan parameter setting, monitoring real-time (output frequency, current, power), dan troubleshooting langsung di lokasi tanpa PC tool.
• Opsi external control panel untuk remote mounting — panel dapat dipasang di pintu panel kontrol (door mounting) untuk akses dan monitoring dari luar panel tanpa membuka panel, meningkatkan efisiensi maintenance dan keamanan operator.

Konektivitas & Komunikasi

• Embedded Modbus RTU sebagai standar — memungkinkan integrasi sederhana ke berbagai PLC, SCADA, dan Building Management Systems (BMS) untuk remote monitoring dan control pada aplikasi demanding seperti HVAC, pumping stations, dan material handling.
• RJ45 connector pada control panel untuk drive networking — memungkinkan parameter transfer antar drive dan setup drive network (master/slave) dengan mudah untuk aplikasi multi-drive dengan kebutuhan koordinasi sederhana (misalnya master/follower pada conveyor systems).
• Supports Modbus RTU Master/Slave communications — dapat diintegrasikan ke automation systems yang menggunakan protokol Modbus RTU untuk data exchange real-time (03 Read Holding Registers, 06 Write Single Holding Register).

Spesifikasi Teknis ACS255

Parameter	Nilai
Rentang daya (kW/HP) · 功率范围 · Power Range	0,37 – 15 kW (0,5 – 20 HP)
Rentang tegangan (V) · 电压范围 · Voltage Range	1-phase 115 V / 230 V · 3-phase 230 V / 460 V / 600 V (hingga 690 V untuk beberapa varian)
Frekuensi output (Hz) · 输出频率 · Output Frequency	0 – 500 Hz (standar)
Kelas proteksi IP · 防护等级 · IP Rating	IP20 / UL Type Open · IP66 / NEMA 4X
Teknologi kontrol motor · 电机控制技术 · Motor Control Technology	Scalar control (V/f) variable/constant torque · Sensorless vector control
Jenis motor yang didukung · 支持的电机类型 · Supported Motor Types	AC induction motors (asinkron) · permanent magnet motors (PM)
Kemampuan overload · 过载能力 · Overload Capacity	150% untuk 1 menit · 175% untuk 2 detik
Komunikasi fieldbus · 现场总线 · Fieldbus Communication	Embedded Modbus RTU (RJ45 connector)
Operator interface · 操作界面 · Operator Interface	Integral keypad dengan LED display · Opsi external control panel untuk remote mounting
Mounting options · 安装选项 · Montagemöglichkeiten · Mounting Options	DIN Rail mounting (IP20) · Wall mounting (IP20 & IP66)
Frame sizes (IP20) · 外形尺寸 · Frame sizes	E1, E2, E3, E4 (4 ukuran, lebar 82–152 mm)
Frame sizes (IP66) · 外形尺寸 · Frame sizes	F1, F2, F3, F4 (4 ukuran, lebar 168–245 mm)
Braking options · 制动选项 · Bremsoptionen · Braking Options	Flux braking built-in · Optional brake chopper untuk dynamic braking menggunakan brake resistor eksternal
Fungsi keselamatan · 安全功能 · Safety Functions	STO (Safe Torque Off) pada varian 600 V
Ambient temperature · 环境温度 · Umgebungstemperatur · Ambient Temperature	-10°C hingga +40°C (100% rated current)
Sertifikasi · 认证 · Certifications	CE, UL, CSA, EAC, RCM, RoHS
I/O · 输入输出 · I/O	6x digital input · 2x analog input · 1x analog output · 1x relay output (NO/NC) · 2x digital output (opsional via I/O expansion)
Opsi I/O expansion · I/O扩展 · I/O-Erweiterung · I/O Expansion	Relay output module (opsional) untuk konversi analog/digital output menjadi relay output
Fitur proteksi · 保护功能 · Schutzfunktionen · Protection Features	Enhanced short circuit protection · Overtemperature protection · Overcurrent protection

Varian Produk & Opsi Mounting

ACS255 tersedia dalam beberapa varian utama yang mencakup berbagai kebutuhan aplikasi dan instalasi:

• ACS255-IP20 (UL Type Open) — untuk pemasangan di dalam panel (cabinet installation) dengan proteksi IP20, opsi mounting DIN Rail atau wall mounting, rentang daya 0,37–15 kW, tegangan single-phase 115–230 V dan three-phase 230–600 V, cocok untuk aplikasi standard environment di panel kontrol dengan ruang terbatas.
• ACS255-IP66 (NEMA 4X) — untuk aplikasi demanding di lingkungan keras dengan exposure terhadap debu, kelembaban, dan bahan pembersih (washdown-ready), ideal untuk food & beverage, pharmaceutical, outdoor applications, dan area dengan pencucian rutin, tersedia dalam tegangan single-phase 115–230 V dan three-phase 230–600 V, dengan rentang daya hingga 15 kW.
• ACS255-600 V varian dengan STO (Safe Torque Off) — varian dengan tegangan 600 V yang dilengkapi fungsi keselamatan STO untuk aplikasi yang memerlukan persyaratan keselamatan fungsional, ideal untuk aplikasi dengan akses operator dan maintenance yang memerlukan safe torque-off capability.

Aplikasi ACS255

ACS255 sangat cocok untuk berbagai aplikasi OEM (Original Equipment Manufacturer) dan basic industrial applications di berbagai sektor industri, berkat rentang daya yang komprehensif (0,37–15 kW), fleksibilitas proteksi (IP20 hingga IP66/NEMA 4X), serta kemudahan instalasi dan komisioning:

• Conveyor systems & material handling — aplikasi OEM utama untuk basic conveyor control — belt conveyors untuk material handling di packaging lines, assembly lines, roller conveyors di distribution centers (small-scale), indexing conveyors untuk packaging equipment, dengan kebutuhan speed range lebar, smooth acceleration/deceleration untuk menghindari damage pada produk, compact design untuk OEM panel dengan ruang terbatas, dan feed-through wiring untuk instalasi efisien.
• Pumps (pompa) untuk water transfer, chemical dosing, irrigation — demanding untuk energy saving dan basic PID control — centrifugal pumps untuk water circulation, dosing pumps untuk chemical injection, irrigation pumps untuk agriculture, booster pumps untuk pressure boosting, dengan kebutuhan PID control untuk pressure/flow regulation, energy saving optimization untuk partial-load operation, basic sleep mode untuk mengurangi operasi saat demand rendah, dan IP66/NEMA 4X untuk outdoor dan washdown applications (food & beverage).
• Fans & blowers (kipas) untuk ventilation, cooling, exhaust — demanding untuk energy savings signifikan pada partial-load operation — AHU fans untuk HVAC small-scale, cooling fans untuk machinery (packaging machines, compressors), exhaust fans untuk industrial ventilation, dengan kebutuhan PID control untuk pressure/flow regulation, sleep mode untuk menghentikan fan saat demand rendah, built-in Modbus RTU untuk integrasi ke BMS, dan energy saving optimization untuk partial-load operation melalui scalar control (V/Hz).
• Mixers & agitators (mixer & agitator) untuk food, chemical, cosmetic processing — demanding untuk torque start tinggi dan beban variabel — industrial mixers untuk viscous fluids (sauces, paints, adhesives, chemical solutions), agitator tanks untuk homogenization, blending systems untuk multi-component mixing, dengan kebutuhan sensorless vector control untuk torque start tinggi dari standstill, overload capacity 150% untuk handle beban puncak, dan V/Hz constant torque profile untuk menjaga kecepatan konstan di bawah perubahan viscosity.
• Packaging machinery (mesin pengemasan) — basic packaging applications dengan kebutuhan kompak dan cost-effective — case packers, carton sealers, labelers, shrink wrappers, palletizers (small-scale), dengan kebutuhan compact design untuk panel terbatas di packaging lines, smooth acceleration/deceleration untuk menghindari damage pada produk, dan STO (600 V variant) untuk safe maintenance access di packaging lines dengan akses operator.
• Compressors (kompresor) untuk small-scale industrial air supply — screw compressors, reciprocating compressors untuk workshop and small factories, dengan kebutuhan PID control untuk pressure regulation, energy saving optimization untuk load/unload cycles, dan built-in timers untuk scheduling, sangat efektif untuk aplikasi dengan operasi intermittent (start-stop) di small-scale compressed air systems.
• Woodworking machinery (mesin kayu) — basic woodworking applications — saws (band saws, table saws), planers, sanders, dengan kebutuhan speed range lebar untuk berbagai jenis pemotongan, overload capacity untuk handle beban variabel, compact design untuk OEM machinery, dan IP20 enclosure untuk panel mounting di lingkungan dengan debu kayu moderate.
• Textile machinery (mesin tekstil) — basic textile machinery demanding untuk speed control — winding machines untuk yarn/filament winding, small-scale spinning frames, dengan kebutuhan sensorless vector control untuk precise speed regulation, smooth acceleration/deceleration untuk menghindari yarn breakage, dan overload capacity untuk handle beban variabel akibat perubahan tegangan benang.

Mengapa Memilih ACS255?

ACS255 adalah pilihan tepat ketika Anda membutuhkan solusi micro drive dengan rentang daya 0,37–15 kW, berbagai pilihan tegangan global (115–600 V), proteksi IP20 hingga IP66/NEMA 4X, control modes yang flexible (scalar V/f dengan variable/constant torque profiles dan sensorless vector control), embedded Modbus RTU, overload capacity 150% untuk 1 menit, built-in keypad dengan LED display, opsi mounting DIN Rail atau wall mounting untuk IP20, serta STO pada varian 600 V — untuk aplikasi OEM dan basic industrial applications di conveyor, pumps, fans, mixers, packaging, compressors, woodworking, dan textile machinery, di mana ACS180 tidak memiliki rentang tegangan yang cukup (ACS180 hanya hingga 480 V, tidak tersedia varian 600 V), di mana fitur-fitur seperti sensorless vector control untuk enhanced low speed torque, overload 150%, embedded Modbus RTU, dan IP66/NEMA 4X untuk harsh environments menjadi kebutuhan dasar — menjadikan ACS255 sebagai pilihan utama OEM untuk micro drives dengan kebutuhan aplikasi dasar hingga menengah dengan target biaya optimal, dan sebagai direct upgrade replacement untuk ACS250 series yang sudah tidak diproduksi lagi.
