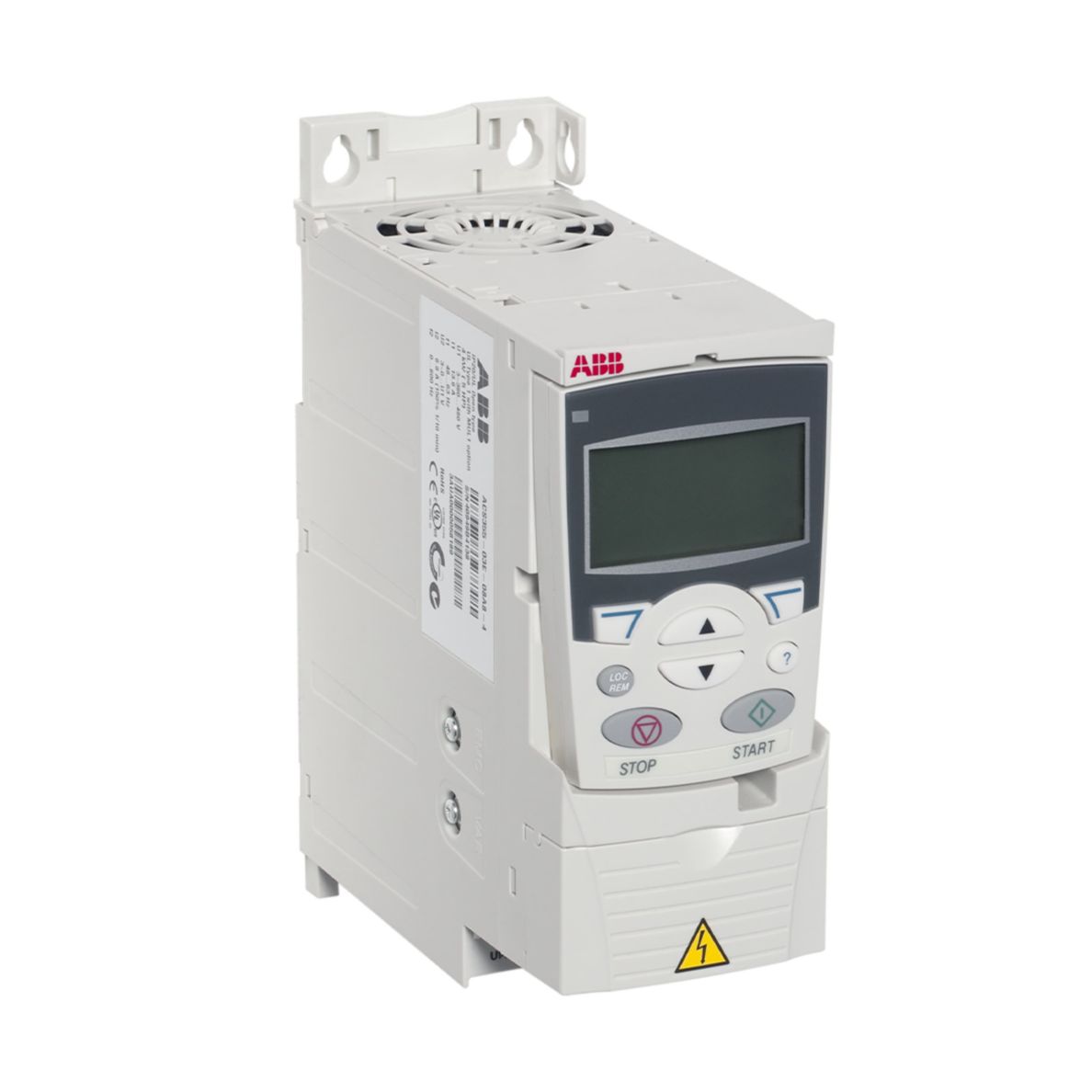

ACS355 Drives

ACS355 adalah micro drive serbaguna dari ABB yang termasuk dalam portofolio ABB machinery drive — dirancang khusus untuk memenuhi kebutuhan machine building (pembuatan mesin) yang padat namun tetap menuntut performa tinggi. Dengan filosofi "compact size, cost-effectiveness, and ease of use", drive ini menjadi pilihan utama bagi system integrator, OEM, dan panel builder untuk berbagai aplikasi demanding.

Keunggulan Teknis ACS355

Rentang Daya & Tegangan yang Komprehensif

• Rentang daya 0,37–22 kW (0,5–30 HP) — mencakup sebagian besar kebutuhan mesin industri, dari aplikasi kecil hingga menengah.
• Tiga rentang tegangan global — single‑phase 200–240 V (0,37–2,2 kW), three‑phase 200–240 V (0,37–11 kW), dan three‑phase 380–480 V (0,37–22 kW), kompatibel dengan berbagai standar listrik dunia.
• Frekuensi output hingga 599 Hz — fleksibilitas tinggi untuk berbagai kecepatan motor dan aplikasi demanding.
• Kemampuan overload 150% untuk 1 menit (setiap 10 menit) dan 180% untuk 2 detik saat start — memberikan margin keamanan untuk menangani beban puncak dan akselerasi motor.
• Tersedia dalam berbagai kelas proteksi — standar IP20 untuk pemasangan di dalam panel, dengan opsi IP66, IP67, dan IP69K (NEMA 4X) hingga 7,5 kW, memberikan ketahanan maksimal di lingkungan demanding dengan exposure terhadap debu, air, dan kondisi pencucian (washdown).
• Desain kompak dengan uniform height & depth — memungkinkan pemasangan side‑by‑side yang efisien, menghemat ruang panel secara signifikan.
• Suhu operasi -10°C hingga +40°C (100% beban), hingga +50°C dengan derating — andal di berbagai kondisi industri.

Kontrol Motor Presisi untuk Berbagai Jenis Motor

• Sensorless vector control (open‑loop) sebagai standar — memberikan kontrol torsi dan kecepatan yang presisi tanpa memerlukan encoder feedback, memungkinkan start torque tinggi dan dynamic response yang baik untuk aplikasi demanding.
• Kompatibel dengan berbagai jenis motor AC — mendukung AC induction motors (asinkron) maupun permanent magnet motors (PM), memberikan fleksibilitas untuk berbagai kebutuhan aplikasi.
• Scalar control (U/f) sebagai opsi — untuk aplikasi dasar dengan kebutuhan kecepatan presisi rendah, seperti pump dan fan.
• Fungsi kontrol motor tambahan — termasuk flux braking, DC braking, dan PID controller built‑in untuk regulasi proses yang presisi (pressure, flow, temperature).
• Load analyzer built‑in — membantu optimalisasi dimensioning drive, motor, dan proses, memastikan rightsized selection tanpa oversizing yang boros biaya.

Konektivitas & Komunikasi Industrial

• Modbus RTU (EIA‑485) embedded sebagai standar — integrasi sederhana ke berbagai PLC, SCADA, dan BMS.
• Fieldbus adapters untuk berbagai protokol industrial — melalui plug‑in adapter modules, dapat diintegrasikan ke PROFIBUS DP, PROFINET IO, EtherNet/IP, CANopen, DeviceNet, dan Modbus TCP, memberikan fleksibilitas integrasi maksimal ke berbagai automation systems.
• Built-in web server dan standalone datalogger — memungkinkan remote monitoring dan akses data real‑time dari mana saja melalui koneksi web, memfasilitasi predictive maintenance dan troubleshooting jarak jauh.
• Opsi Ethernet adapter (FENA‑01) — untuk konektivitas PROFINET, EtherNet/IP, dan Modbus TCP via Ethernet, memperluas kemampuan drive ke jaringan Ethernet industrial.

Keselamatan & Fitur Canggih

• Safe Torque Off (STO) sebagai standar (SIL 3 / PL e) — menghentikan torsi motor secara aman, mencegah start‑up yang tidak terduga saat maintenance, memenuhi persyaratan Machinery Directive tanpa kontaktor keselamatan eksternal.
• Built-in brake chopper sebagai standar — memungkinkan dynamic braking dengan resistor pengereman eksternal untuk aplikasi yang memerlukan stop cepat.
• Built-in EMC filter C3 sebagai standar — memenuhi standar EMC untuk second environment, mengurangi kebutuhan external filter, menghemat ruang panel dan biaya.
• Sequence programming built‑in — memungkinkan pembuatan logika kontrol sederhana tanpa memerlukan PLC eksternal, dengan timers, counters, dan logic functions.
• Adaptive programming — memungkinkan kustomisasi logika kontrol yang lebih kompleks tanpa memerlukan software tambahan.

Kemudahan Instalasi & Commissioning

• Application macros pre‑programmed untuk start‑up cepat — termasuk macros untuk basic I/O, PID control, constant speed, dan lainnya, mengurangi kebutuhan editing parameter manual.
• Assistant control panel (opsional) dengan layar grafis — memandu start‑up dengan menu terstruktur dalam berbagai bahasa, memudahkan commissioning di lapangan.
• Basic control panel dengan potensiometer sebagai standar — untuk speed control lokal yang cepat dan mudah.
• FlashDrop tool untuk konfigurasi drive tanpa tegangan (unpowered) — memungkinkan cloning parameter dan konfigurasi cepat untuk drive yang belum dialiri daya, menyederhanakan commissioning untuk OEM dengan volume produksi besar.
• Removable clip untuk OEM branding — klip logo ABB dapat dilepas untuk custom branding, memungkinkan OEM untuk menempatkan brand mereka sendiri pada drive.

Spesifikasi Teknis ACS355

Parameter	Nilai

Rentang daya (kW/HP) · 功率范围 · Power Range · ACS355 1‑phase 200–240 V: 0,37 – 2,2 kW (0,5 – 3 HP)
3‑phase 200–240 V: 0,37 – 11 kW (0,5 – 15 HP)
3‑phase 380–480 V: 0,37 – 22 kW (0,5 – 30 HP) Rentang tegangan · 电压范围 · Voltage Range · ACS355 1‑phase 200–240 V ±10% / 3‑phase 200–240 V ±10% / 3‑phase 380–480 V ±10% Frekuensi output · 输出频率 · Output Frequency · ACS355 0 – 599 Hz (0–600 Hz untuk beberapa varian) Frekuensi input · 输入频率 · Input Frequency · ACS355 48 – 63 Hz Kemampuan overload · 过载能力 · Overload Capacity · ACS355 150% selama 1 menit setiap 10 menit · 180% selama 2 detik saat start Kelas proteksi IP · 防护等级 · IP Rating · ACS355 IP20 (standar) · opsi NEMA 1 kit
IP66, IP67, IP69K (NEMA 4X) sebagai opsi hingga 7,5 kW Metode kontrol · 控制方式 · Control Method · ACS355 Sensorless vector control (open‑loop) · Scalar control (U/f) Jenis motor yang didukung · 支持的电机类型 · Supported Motor Types · ACS355 AC induction motors (asynchronous) · Permanent magnet motors (PM) Brake chopper · 制动斩波器 · Brake Chopper · ACS355 Built‑in (standar) · memerlukan external brake resistor untuk dynamic braking EMC filter · EMC滤波器 · EMC Filter · ACS355 C3 category built‑in (2nd environment) · C2/C1 dengan external optional filter Fungsi keselamatan · 安全功能 · Safety Functions · ACS355 Safe Torque Off (STO) — SIL 3 / PL e (standar) Built‑in PID · 内置PID · Built‑in PID · ACS355 Ya — untuk kontrol pressure, flow, temperature, dan variabel proses lainnya Komunikasi fieldbus · 现场总线 · Fieldbus Communication · ACS355 Modbus RTU (embedded) · PROFIBUS DP, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP (opsional via adapter modules) Web server & datalogger · Web服务器和数据记录器 · Web Server & Datalogger · ACS355 Built‑in web server dan standalone datalogger untuk remote monitoring dan data logging I/O · 输入输出 · I/O · ACS355 5x DI (2 programmable sebagai PTC input) · 1x DO · 1x AI · 1x AO · 1x relay output (NO/NC) Sequence programming · 顺序编程 · Sequence Programming · ACS355 Ya — untuk logika kontrol sederhana tanpa PLC eksternal (timers, counters, logic functions) Frame sizes · 外形尺寸 · Frame Sizes · ACS355 R0, R1, R2, R3, R4 — lima ukuran untuk rentang daya komprehensif Dimensi (T × L × P) untuk frame R0 · Dimensions for frame R0 · ACS355 202 mm × 70 mm × 162 mm Dimensi (T × L × P) untuk frame R1 · Dimensions for frame R1 · ACS355 280 mm × 70 mm × 162 mm Dimensi (T × L × P) untuk frame R2 · Dimensions for frame R2 · ACS355 282 mm × 105 mm × 162 mm Dimensi (T × L × P) untuk frame R4 · Dimensions for frame R4 · ACS355 485 mm × 260 mm × 237 mm Berat (kg) · 重量 · Weight · ACS355 1,0 – 9,5 kg (tergantung model) Suhu operasi · 工作温度 · Operating Temperature · ACS355 -10°C hingga +40°C (100% rated) · hingga +50°C dengan derating 10% Ketinggian operasi (m) · 海拔高度 · Operating Altitude · ACS355 0–1000 m (tanpa derating) · derating 1% per 100 m hingga 2000 m Sertifikasi · 认证 · Certifications · ACS355 CE, UL, cUL, C‑Tick, GOST R, RoHS, NSF (untuk varian IP66/67/69K)

Catatan: Data dihimpun dari katalog resmi ABB, product page, dan dokumen teknis terkait. Untuk lineup lengkap, konfigurasi, kode order, dan informasi teknis lebih lanjut, selalu mengacu pada katalog produk resmi ABB dan dokumentasi teknis terkait.

Pemesanan & Identifikasi Model

Model ACS355 dapat diidentifikasi melalui kode tipe pada label drive. Contoh kode tipe: ACS355-03E-07A3-4.

• ACS355 — Seri produk
• 03E — Input phase dan filter EMC: 01 = 1-phase input, 03 = 3-phase input; E = EMC filter connected (50 Hz), U = EMC filter disconnected (60 Hz)
• 07A3 — Rating arus
• 4 — Tegangan: 2 = 200–240 V, 4 = 380–480 V

Catatan: Untuk kode order yang lengkap dan informasi pemesanan, selalu mengacu pada katalog produk resmi ABB atau hubungi distributor resmi ABB.

Aplikasi ACS355

ACS355 sangat cocok untuk berbagai aplikasi demanding di berbagai sektor industri, berkat rentang daya yang komprehensif (0,37–22 kW), teknologi sensorless vector control, serta fleksibilitas proteksi dan komunikasi:

• Food & beverage industry — demanding untuk aplikasi dengan standar kebersihan dan ketahanan lingkungan tinggi — conveyor systems untuk material handling, mixers untuk food processing, pumps untuk liquid transfer, fans untuk drying and cooling, packaging equipment. Varian IP66/67/69K memberikan ketahanan terhadap washdown dan kondisi demanding dengan exposure terhadap debu, air, dan bahan pembersih.
• Material handling & logistics — demanding untuk high‑throughput dengan uptime tinggi — belt conveyors, roller conveyors, sortation systems, automated guided vehicles (AGVs). Sensorless vector control memberikan torque presisi untuk start‑stop cepat, compact design untuk panel terbatas, dan built‑in brake chopper untuk stop cepat.
• Lifting & hoisting — demanding untuk safety dengan holding torque presisi — hoist units, overhead cranes, monorail systems. STO (SIL 3/PL e) untuk safe maintenance access, brake chopper built‑in untuk dynamic braking, dan sensorless vector control untuk holding torque saat stop.
• Textile machinery — demanding untuk precise speed control dan smooth running — winding machines, spinning frames, weaving looms. Sensorless vector control untuk speed regulation presisi, built‑in PID untuk tension control, dan overload capacity 150% untuk handle beban variabel.
• Printing & converting — demanding untuk registrasi multi‑color dan tension control presisi — unwind/rewind stands, slitter‑rewinders, laminators. Sensorless vector control untuk speed regulation akurat, built‑in PID untuk tension control, dan built‑in brake chopper untuk stop cepat.
• Woodworking machinery — demanding untuk high‑speed cutting dan dust‑resistant design — CNC routers, panel saws, edgebanders, sanders. IP20 dengan opsi NEMA 1 kit untuk perlindungan tambahan, sensorless vector control untuk speed regulation presisi, dan overload capacity untuk handle beban variabel.
• Rubber & plastics machinery — demanding untuk constant torque at low speeds — extruders untuk plastic/rubber processing, injection molding machines, blow molding machines. Sensorless vector control untuk torque presisi di speed rendah, overload capacity untuk handle beban start tinggi, dan built‑in brake chopper untuk stop cepat.
• Outdoor & harsh environment applications — demanding untuk ketahanan terhadap debu, air, dan kondisi ekstrem — solar pump drives (varian +N827), irrigation systems, outdoor fan and pump stations, car washes. Varian IP66/67/69K (NEMA 4X) memberikan ketahanan terhadap exposure terhadap debu dan air, built‑in web server untuk remote monitoring di lokasi terpencil, dan sequence programming untuk logika kontrol dasar tanpa PLC eksternal.

Status Produk & Peringatan Penting

ACS355 series merupakan produk legacy / discontinued dari ABB dan telah digantikan oleh seri yang lebih modern seperti ACS180 atau ACS580. Produk ini mungkin sudah tidak diproduksi lagi, namun masih tersedia sebagai replacement parts untuk sistem existing di beberapa region hingga batas waktu tertentu.

Untuk proyek baru, sangat direkomendasikan untuk mempertimbangkan ACS180 (compact machinery drive dengan rentang daya 0,25–22 kW, sensorless vector control, STO, coated boards) atau ACS580 (general purpose drive dengan rentang daya lebih luas, fitur lebih canggih, dan dukungan fieldbus yang lebih modern) sebagai pengganti yang lebih modern, efisien, dan future‑proof dengan rentang daya yang lebih luas dan fitur yang lebih baik.

Untuk informasi lebih lanjut tentang ketersediaan, replacement parts, dan rekomendasi penggantian untuk aplikasi spesifik, silakan hubungi ABB contact form atau distributor resmi ABB terdekat.

Mengapa Memilih ACS355?

ACS355 adalah pilihan tepat ketika Anda membutuhkan solusi machinery drive dengan rentang daya 0,37–22 kW (0,5–30 HP), tiga rentang tegangan global (200–240 V single‑phase dan three‑phase, 380–480 V three‑phase), teknologi sensorless vector control untuk kontrol torsi dan kecepatan presisi tanpa encoder, built‑in brake chopper, built‑in EMC filter C3, STO (SIL 3/PL e) sebagai standar, built‑in PID controller, sequence programming dan adaptive programming untuk logika kontrol tanpa PLC eksternal, built‑in web server dan standalone datalogger untuk remote monitoring, beragam protokol komunikasi (Modbus RTU embedded, plus opsi PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP via adapter modules), berbagai kelas proteksi (IP20, IP66, IP67, IP69K/NEMA 4X) untuk lingkungan demanding, FlashDrop tool untuk cloning parameter cepat tanpa tegangan, removable clip untuk OEM branding, serta sertifikasi global CE, UL, cUL, C‑Tick, GOST R, RoHS, dan NSF untuk varian IP66/67/69K — untuk aplikasi demanding di food & beverage, material handling, lifting, textile, printing, woodworking, rubber & plastics, dan outdoor harsh environments — di mana drive entry‑level seperti ACS55/ACS150 tidak memiliki sensorless vector control dan STO, dan di mana drive modern seperti ACS580 memiliki rentang daya yang terlalu luas atau biaya yang lebih tinggi — menjadikan ACS355 sebagai pilihan utama untuk OEM machine building, system integrator, dan panel builder yang memerlukan micro drive dengan kombinasi optimal antara performa presisi, fitur canggih, kemudahan integrasi, dan biaya yang kompetitif dalam portofolio legacy ABB low voltage machinery drives.
