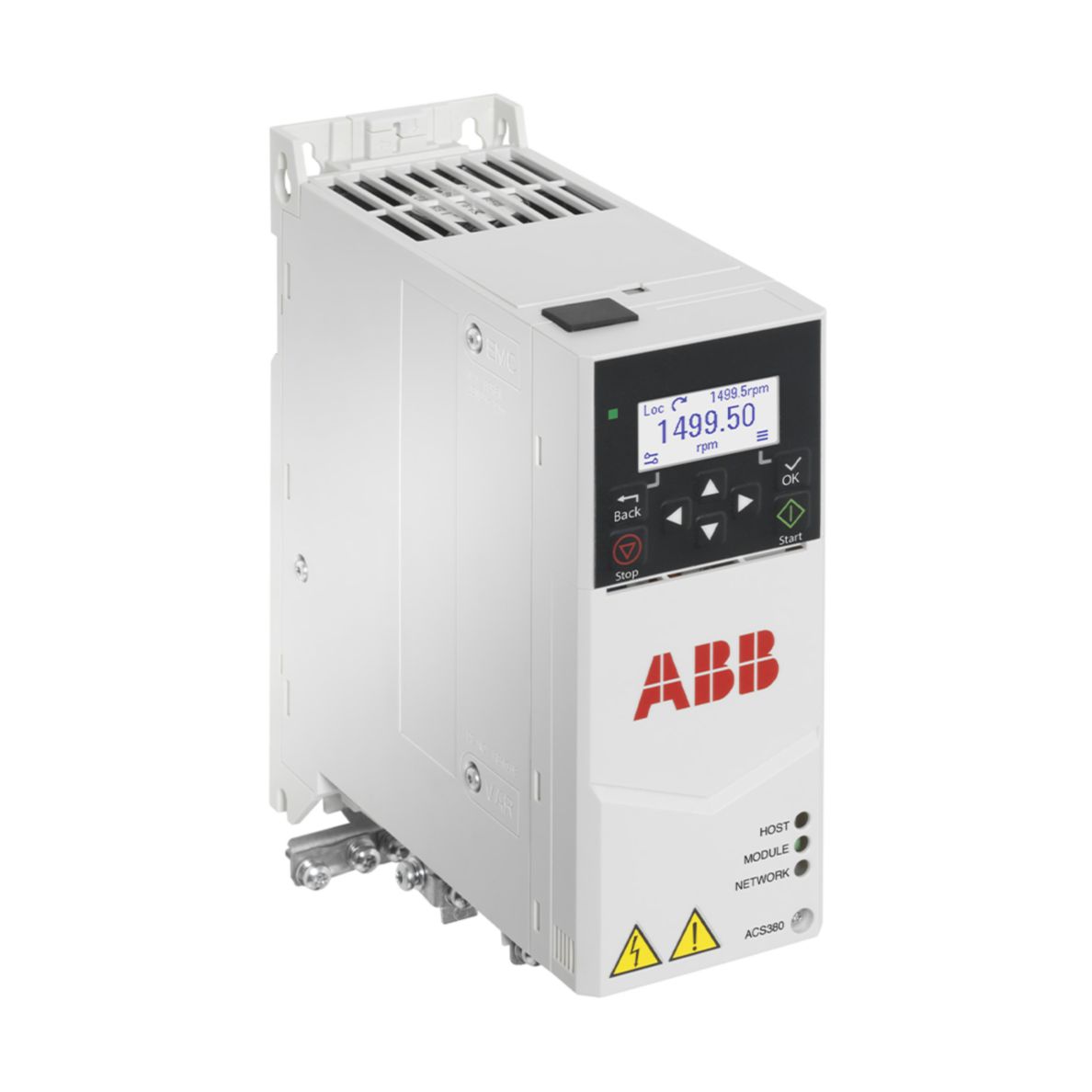

ACS380 Drives

ACS380 adalah machinery drive dari ABB yang dirancang khusus untuk aplikasi machine building (pembuatan mesin). Dirancang dengan mempertimbangkan kemudahan integrasi dan performa jangka panjang, ACS380 adalah drive yang serbaguna, andal, dan ideal bagi para pembuat mesin (OEM). Dengan beragam fitur standar yang canggih, drive ini menyederhanakan proses pembuatan mesin, mengurangi kebutuhan komponen eksternal, serta memastikan keselamatan mesin dan personel.

Keunggulan Teknis ACS380

Kinerja Andal & Presisi Tinggi

• Dirancang untuk masa pakai panjang — Dengan konstruksi yang kokoh, komponen berkualitas tinggi, pengujian beban penuh pada setiap unit, serta lapisan pelindung pada papan sirkuit, ACS380 dirancang untuk masa pakai lebih dari 10 tahun bahkan di lingkungan yang keras.
• Suhu operasi hingga 50°C tanpa derating — Mampu beroperasi pada suhu ambien hingga 50°C tanpa perlu mengurangi arus output, memastikan kinerja optimal bahkan di dalam panel kontrol yang padat atau lingkungan dengan suhu tinggi.
• Kontrol motor unggul dengan pengukuran arus 3-fase — Teknologi kontrol motor presisi dengan pengukuran arus 3-fase memenuhi persyaratan beban dinamis yang paling berat.
• Kompatibel dengan semua jenis motor umum — Mendukung semua jenis motor putar umum, termasuk motor induksi (asinkron), motor magnet permanen (PM), serta synchronous reluctance motor (SynRM).

Fitur & Fleksibilitas untuk Machine Builder

• Adaptive programming — Memungkinkan kustomisasi logika kontrol drive secara langsung melalui pemrograman adaptif (tanpa PLC eksternal) menggunakan fungsi blok dasar (seperti timer, counter, dan fungsi logika). Fitur ini juga dapat diperluas dengan kemampuan pemrograman yang lebih kompleks menggunakan tools yang kompatibel (CODESYS).
• Modul memori yang dapat dilepas — Parameter drive dapat disimpan dalam modul memori opsional, memungkinkan cloning konfigurasi ke drive lain dengan cepat, sehingga menyederhanakan commissioning untuk mesin dengan multi-drive atau penggantian unit di lapangan.
• Integrasi seamless dengan sistem otomasi — Sebagai bagian dari portofolio drive all-compatible ABB, ACS380 berbagi platform, parameter, dan tools yang sama dengan drive ABB lainnya, memastikan konsistensi dan kemudahan integrasi di seluruh lini produk.
• Opsi konektivitas yang fleksibel — Tersedia berbagai pilihan antarmuka (I/O) dan komunikasi (fieldbus) untuk memenuhi kebutuhan integrasi yang beragam, sehingga drive dapat dengan mudah dioptimalkan untuk berbagai persyaratan.

Keselamatan & Keamanan Berlapis

• Safe Torque Off (STO) sebagai standar — Fungsi keamanan dasar untuk penghentian torsi motor secara aman terintegrasi langsung dalam drive. Memenuhi standar keselamatan fungsional tertinggi (SIL 3, PL e).
• Fitur keamanan siber yang tangguh — Dilengkapi dengan port Ethernet dual built-in dan opsi protokol yang dapat dipilih, serta dukungan untuk pembaruan firmware melalui Ethernet, untuk membantu pembuat mesin mematuhi persyaratan keamanan siber yang ketat (terutama pada varian terbaru ACS380-E).
• Performa pengereman yang andal — Built-in brake chopper pada semua frame size memungkinkan penggunaan resistor pengereman eksternal (opsional) untuk aplikasi yang membutuhkan pengereman dinamis yang cepat dan akurat, seperti pada hoist crane atau aplikasi dengan beban inersia tinggi.

Fitur Baru pada ACS380-E: Generasi Penerus

ACS380 merupakan platform yang diperkenalkan sejak awal 2024-an. Sejak 2026, varian terbaru ACS380-E telah tersedia dengan peningkatan signifikan untuk menjawab kebutuhan masa depan.

• Dual-port Ethernet built-in dengan multi-protokol — Menghilangkan kebutuhan modul opsi terpisah. Dengan dua port Ethernet yang terintegrasi sebagai standar, drive dapat mendukung beberapa protokol Ethernet industrial utama secara selektif. Protokol yang didukung: PROFINET IO, EtherNet/IP, dan Modbus TCP/IP.
• USB-C untuk komisioning tanpa daya ("cold commissioning") — Port USB-C memungkinkan konfigurasi parameter dan pembaruan firmware (menjaga keamanan siber) dilakukan hanya dengan daya dari laptop, sebelum drive diberi tegangan utama. Ini menghemat waktu dan meningkatkan keselamatan saat setup awal.
• Kompatibilitas global dan persiapan masa depan — Mendukung semua jenis motor dan rentang tegangan global (100-600 V). Dibangun untuk mematuhi persyaratan regulasi Eropa yang akan datang.

Spesifikasi Teknis ACS380

Parameter	Nilai
Rentang daya (kW/HP) · 功率范围 · Power Range	1-fase 200–240V: 0.25–3.0 kW (⅓–3 HP) 3-fase 200–240V: 0.25–15 kW (⅓–20 HP) 3-fase 380–480V: 0.37–22 kW (½–30 HP) ACS380-E baru mendukung 100–600 V
Frekuensi input (Hz) · 输入频率 · Input Frequency	50/60 Hz ±5%
Kelas proteksi IP · 防护等级 · IP Rating	IP20 (standar / UL Open Type) Opsi UL Type 1 kit (NEMA 1)
Filter EMC · EMC滤波器 · EMC Filter	Kategori C2, C3, atau C4 (built-in, tergantung varian)
Fungsi keselamatan · 安全功能 · Safety Functions	Safe Torque Off (STO) — SIL 3 / PL e (standar) Juga mendukung PROFIsafe untuk integrasi ke dalam sistem keselamatan mesin secara seamless melalui protokol PROFINET.
Komunikasi fieldbus · 现场总线 · Fieldbus Communication	Built-in Modbus RTU (standar) Opsional: PROFIBUS, PROFINET, EtherCAT, EtherNet/IP, CANopen, DeviceNet, Modbus TCP/IP ACS380-E: Ethernet multi-protocol built-in (PROFINET, EtherNet/IP, Modbus TCP/IP)
Suhu operasi · 工作温度 · Operating Temperature	-10°C hingga +50°C (tanpa derating) -10°C hingga +60°C (dengan derating, kecuali frame size R0)
Ketinggian operasi · 工作海拔 · Operating Altitude	0–2000 m (tanpa derating) Derating di atas 1000 m hingga maks. 4000 m (lihat manual untuk pembatasan di 4000 m)
Sertifikasi · 认证 · Certifications	CE, UL, cUL, RCM, EAC, KC, UKCA, RoHS
Brake chopper · 制动斩波器 · Brake Chopper	Built-in pada semua model
I/O standar (base variant) · 输入/输出 · I/O	2x DI · 1x relay output · tool connection (RJ-45) · STO (SIL 3)
I/O standar (standard variant) · 输入/输出 · I/O	4x DI · 2x DIO · 2x AI · 1x AO · 1x relay output · STO (SIL 3)
Efisiensi · 效率 · Efficiency	IE2 (sesuai IEC 61800-9-2)
Dimensi (P × L × T) · 尺寸 · Dimensions	Bervariasi tergantung frame size (R0–R4) R0: 188 × 55 × 160 mm R1: 195 × 70 × 160 mm R4 (15 kW 400 V): 314 × 170 × 176 mm Ukuran kompak untuk integrasi di ruang terbatas
Komponen internal terlapis · 镀层电路板 · Coated boards	Ya — untuk ketahanan di lingkungan demanding
Fitur tambahan · 附加功能 · Additional Features	Common DC connection, internal charging circuit, adaptive programming, energy optimizer, load profile saving, maintenance counters, timer and counter functions, hot swap fieldbus module, status LED indicators, overtemperature protection, short-circuit protection, phase loss detection, fieldbus fault monitoring.
Panel kontrol · 控制面板 · Control Panel	Tersedia opsi keypad (dengan layar dan navigasi ikon) untuk kemudahan setup dan monitoring. Tergantung varian, beberapa model dilengkapi panel kontrol standar (integral) atau opsional (sebagai loose item).
Jangkauan suhu penyimpanan · 存储温度 · Storage Temperature	-40°C hingga +70°C
Humidity · 湿度 · Feuchtigkeit · Humidity	5 hingga 95% RH (tanpa kondensasi)
Pollution degree · 污染等级 · Verschmutzungsgrad · Pollution Degree	PD2 (tanpa lapisan pelindung) / PD3 (dengan lapisan pelindung yang diaplikasikan)
Sistem pendingin · 冷却方式 · Cooling	Pendinginan paksa dengan satu atau dua kipas internal (tergantung ukuran frame), dilengkapi dengan sensor suhu untuk perlindungan termal
Earth fault protection · 接地故障保护 · Erdschlussschutz · Earth Fault Protection	Built-in
Waktu mulai（冷启动） · Cold start time	<1 detik — menggunakan data yang sudah tersimpan
Metode kontrol motor · 电机控制 · Motor control	Scalar (V/f) — open-loop vector control — torque control — flux brake — magnetizing brake — DC brake — stop functions
Jenis beban · 负载类型 · Load type	Constant torque (konstan) / variable torque (variabel)
Switching frequency	Default: 4 kHz / 8 kHz (tergantung ukuran)
Max. output frequency	0–500 Hz (scalar) / 0–500 Hz (vector)
Overload capacity	Light overload (LO) — default 110% for 60 seconds, interval 300 seconds Heavy duty (HD) — default 150% for 60 seconds, interval 600 seconds
Marine approvals (optional)	Tersedia untuk aplikasi marine dan offshore (melalui sertifikasi dari classification societies).
Service life	≥10 tahun (dalam kondisi operasi normal).

Aplikasi ACS380

ACS380 sangat cocok untuk berbagai aplikasi demanding di berbagai sektor industri, berkat rentang daya yang komprehensif (0,25–22 kW), fitur built-in yang lengkap, serta fleksibilitas proteksi dan komunikasi:

• Mixers, Agitators, Blenders — industrial mixers untuk viscous fluids (sauces, paints, adhesives, chemical solutions), agitator tanks untuk homogenization, blending systems untuk multi-component mixing.
• Conveyor systems — belt conveyors, roller conveyors, accumulation tables, sortation systems, automated guided vehicles (AGVs), assembly line conveyors.
• Extruders & plastic processing — single‑screw extruders, twin‑screw extruders untuk plastic compounding, rubber processing.
• Food & beverage industry — conveyors untuk bottling/canning lines, filling machines untuk liquid packaging, mixers untuk food processing, pumps untuk CIP systems.
• Cranes, hoists, winches — overhead travelling cranes, EOT cranes, tower cranes, hoist units, monorail hoists.
• Textile machinery — spinning frames, weaving looms, winding stands.
• Packaging machinery — case packers, carton sealers, labelers, shrink wrappers, palletizers, wrapping machines.
• Cable & wire machinery — winding machines, extruders untuk wire and cable sheathing, capstan drives.
• Plastics machinery — injection molding machines, blow molding machines, compression molding presses.
• Intralogistics & warehouse automation — high-speed sortation systems, shuttle systems, AGVs.

Mengapa Memilih ACS380?

ACS380 adalah pilihan tepat ketika Anda membutuhkan solusi machinery drive dengan rentang daya 0,25–22 kW (hingga 30 HP), tiga rentang tegangan global yang mencakup 1-fase dan 3-fase, proteksi standar IP20 (dengan opsi UL Type 1 kit), built-in EMC filter untuk kategori C2/C3/C4, STO (SIL 3/PL e) sebagai standar (dengan opsi PROFIsafe), multi‑protocol fieldbus support (PROFINET, EtherCAT, CANopen, EtherNet/IP, PROFIBUS, DeviceNet), built-in brake chopper untuk dynamic braking, koneksi DC common untuk sharing energi, lapisan pelindung (coated boards) untuk lingkungan demanding, adaptive programming tanpa lisensi tambahan, USB-C (ACS380-E) untuk cold commissioning, serta integrasi dengan Drive Composer PC tool (gratis) dan Automation Builder (CODESYS) — untuk aplikasi OEM demanding di mixers, conveyors, extruders, food & beverage, cranes, textile, packaging, cable & wire, plastics, dan intralogistics — di mana ACS180 memiliki rentang daya terbatas, di mana ACS480 tidak mendukung varian 1-fase di semua rentang tegangan, di mana ACS580 tidak mendukung varian 1-fase untuk aplikasi machinery kecil, dan di mana kompak design serta kemampuan konektivitas yang handal menjadi persyaratan fundamental — menjadikan ACS380 sebagai pilihan utama OEM untuk machine building dengan kebutuhan daya hingga 22 kW di seluruh rentang tegangan global, serta sebagai direct replacement untuk aplikasi 1-fase di rentang 0,25–3 kW (200–240 V) yang tidak dapat dipenuhi oleh ACS480.
