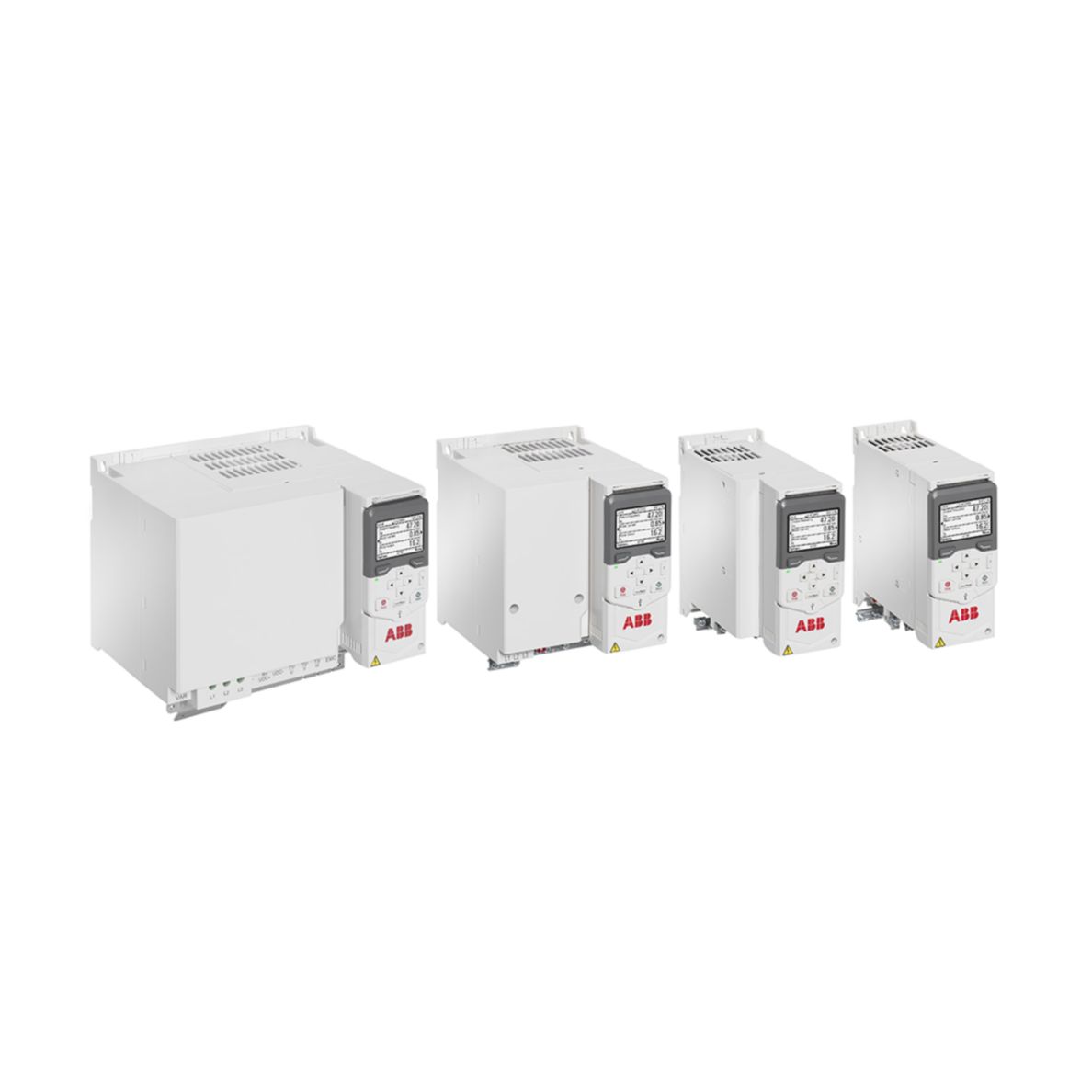

ACS480 Drives

ACS480 adalah AC drive general purpose dari ABB yang dirancang sebagai solusi penggerak kompak, siap pakai, dan dioptimalkan untuk pemasangan di dalam panel (cabinet-optimized). Sebagai drive yang menghadirkan fitur-fitur esensial sebagai standar, ACS480 menjadi pilihan tepat untuk aplikasi torsi variabel (variable torque) dan torsi konstan dasar (basic constant torque) seperti pompa, kipas, kompresor, dan konveyor, dengan rentang daya hingga 22 kW.

Keunggulan Teknis ACS480

Desain Compact & Siap Pakai

• Desain kompak dengan uniform footprint — tinggi dan kedalaman yang seragam di seluruh rentang daya 0,37–22 kW memudahkan tata letak panel, menyederhanakan instalasi multi-drive, dan menghemat ruang panel secara signifikan.
• Rentang daya 0,75–22 kW (380–480 V) dan 0,37–3 kW (200–240 V) — mencakup sebagian besar kebutuhan aplikasi industri ringan dalam satu platform yang andal.
• Proteksi standar IP20 dengan opsi UL Type 1 kit — perlindungan terhadap benda padat >12 mm, ideal untuk pemasangan di dalam panel kontrol.
• EMC filter C2 built-in sebagai standar — mengurangi high-frequency noise, memenuhi persyaratan EMC untuk instalasi industri, serta menghemat biaya dan ruang panel.
• Frekuensi output hingga 599 Hz — fleksibilitas tinggi untuk berbagai kecepatan motor dan aplikasi demanding.
• Suhu operasi hingga +50°C — andal di lingkungan industri dengan jangkauan temperatur yang luas.

Assistant Control Panel — Komisioning Super Cepat

• Assistant control panel dengan layar besar sebagai standar — panel intuitif dengan menu primary settings yang memandu pengguna, mengurangi waktu commissioning secara drastis tanpa perlu browsing parameter list yang panjang.
• Removable panel untuk door mounting — panel dapat dilepas dan dipasang di pintu panel kontrol, memungkinkan akses parameterisasi dan monitoring dari luar panel tanpa membuka panel, meningkatkan efisiensi maintenance dan keamanan operator.
• Opsi Bluetooth panel untuk komisioning nirkabel via smartphone — engineer dapat melakukan komisioning, monitoring, dan parameterisasi drive dari jarak jauh menggunakan smartphone atau tablet, mengurangi waktu dan biaya akses ke panel di lokasi sulit.

Dua PID Controller Independen untuk Pump & Fan

• Dua independent PID controller untuk aplikasi demanding — memungkinkan regulasi proses (pressure, flow, level, temperature) dengan akurasi tinggi, untuk aplikasi seperti multi-pump systems, HVAC zone control, dan pressure boosting stations.
• Pump and fan macros built-in — pre‑programmed application macros khusus untuk pump dan fan (multipump, cascade control, pipe fill, sleep mode), memungkinkan konfigurasi cepat tanpa parameter programming dari awal.
• Timers built-in untuk energy saving — memungkinkan penjadwalan operasi motor berdasarkan waktu, sangat efektif untuk aplikasi HVAC dan irrigation dengan persyaratan operasi periodik dan penghematan energi.

Fungsi Keselamatan Terintegrasi (STO sebagai Standar)

• Safe Torque Off (STO) sebagai standar (SIL 3 / PL e) — menghentikan torsi motor secara aman, mencegah start-up yang tidak terduga saat maintenance, memenuhi persyaratan Machinery Directive.
• Encoderless safe speed detection — deteksi kecepatan aman tanpa encoder, mengurangi biaya komponen dan kabel sekaligus meningkatkan keandalan sistem.

Konektivitas & Komunikasi Industrial

• Modbus RTU via I/O module sebagai standar — integrasi sederhana ke berbagai PLC, BMS, dan SCADA systems.
• Fieldbus adapters untuk berbagai protokol — melalui plug-in fieldbus adapters, dapat diintegrasikan ke PROFIBUS DP, PROFINET IO, EtherNet/IP, EtherCAT, CANopen, DeviceNet, dan Modbus TCP.
• I/O module replaceable dengan fieldbus adapter — I/O module standar dapat diganti dengan fieldbus adapter untuk komunikasi industrial Ethernet.
• Kompatibel dengan Automation Builder (CODESYS environment) — engineering terintegrasi antara PLC dan drive dalam satu environment.

Spesifikasi Teknis ACS480

Parameter	Nilai
Rentang daya (kW) · 功率范围 · Leistungsbereich · Power Range	200–240 V: 0,37 – 3 kW 380–480 V: 0,75 – 22 kW
Rentang tegangan (V) · 电压范围 · Spannungsbereich · Voltage Range	200 – 480 V (single/three‑phase)
Kelas proteksi IP · 防护等级 · Schutzart · IP Rating	IP20 (standar) · opsi UL Type 1 kit untuk frame R0–R2
Frekuensi output (Hz) · 输出频率 · Ausgangsfrequenz · Output Frequency	0 – 599 Hz
Overload capacity · 过载能力 · Überlastfähigkeit · Overload Capacity	150% selama 60 detik (typical)
EMC filter · EMC滤波器 · EMV-Filter · EMC Filter	C2 category built‑in (standar)
Fungsi keselamatan · 安全功能 · Sicherheitsfunktionen · Safety Functions	STO (SIL 3 / PL e) · encoderless safe speed detection
Built-in PID · 内置PID · Integrierte PID · Built-in PID	Dua independent PID controller
Komunikasi fieldbus · 现场总线 · Feldbuskommunikation · Fieldbus Communication	Modbus RTU (standar) · PROFIBUS, PROFINET, EtherNet/IP, EtherCAT, CANopen, DeviceNet, Modbus TCP (opsional via fieldbus adapters)
Kontrol panel · 控制面板 · Bedienfeld · Control Panel	Assistant control panel (standar) · opsi Bluetooth panel
Software tools · 软件工具 · Softwaretools · Software Tools	Drive Composer (gratis) · Automation Builder (CODESYS)
Suhu operasi · 工作温度 · Betriebstemperatur · Operating Temperature	-10°C hingga +50°C (tanpa derating)
Dimensi (W×H×D) frame R1 (≤1,1 kW) · 尺寸 · Abmessungen · Dimensions	73 mm × 223 mm × 207 mm
Dimensi (W×H×D) frame R2 (1,5–4 kW) · 尺寸 · Abmessungen · Dimensions	97 mm × 223 mm × 207 mm
Dimensi (W×H×D) frame R3 (5,5–11 kW) · 尺寸 · Abmessungen · Dimensions	172 mm × 207 mm × 220 mm
Sertifikasi · 认证 · Zertifizierungen · Certifications	CE, UL, CSA, GOST, RoHS, EAC

Digital Tools & Software

• Drive Composer PC tool — gratis untuk startup, configuration, dan process tuning — free version untuk basic start-up, parameter setting, monitoring, dan backup/restore; professional version untuk signal tracing dan advanced diagnostics.
• Automation Builder (CODESYS environment) — integrasi seamless dengan PLC ABB — engineering terintegrasi antara PLC dan drive dalam satu environment.
• Mobile tools via Bluetooth panel — komisioning dan monitoring nirkabel via smartphone atau tablet.
• Removable memory unit — cloning parameter dari satu drive ke drive lain dalam hitungan detik, mengurangi waktu commissioning untuk multi-drive systems.

Aplikasi ACS480

• Water & wastewater treatment — booster pumps, wastewater pumps, chemical dosing pumps
• HVAC systems & building automation — AHU fans, cooling tower fans, circulating pumps
• Food & beverage industry — conveyors, mixers, pumps, fans, compressors
• Logistics & warehousing — belt conveyors, roller conveyors, sortation systems, palletizers
• Compressed air systems — screw compressors, reciprocating compressors
• Agriculture & irrigation — irrigation pumps, booster pumps, fans for greenhouse ventilation
• Material handling & conveyor systems — belt conveyors, roller conveyors, indexing conveyors, accumulation tables

Mengapa Memilih ACS480?

ACS480 adalah pilihan tepat ketika Anda menginginkan solusi AC drive general purpose yang kompak, cabinet-optimized, dengan rentang daya 0,37–22 kW, kelengkapan built-in EMC C2 filter dan STO sebagai standar, dua independent PID controller, pump and fan macros, assistant control panel untuk komisioning cepat, removable panel untuk door mounting, opsi Bluetooth untuk komisioning nirkabel, konektivitas Modbus RTU standar dengan fieldbus adapters untuk berbagai protokol industrial, serta integrasi dengan Drive Composer PC tool (gratis) dan Automation Builder (CODESYS) — untuk aplikasi demanding di water treatment, HVAC, food & beverage, logistics, compressed air systems, agriculture, dan material handling, dengan persyaratan fundamental seperti energy efficiency, reliable motor control, dan ease of use, yang memungkinkan OEM dan system integrator mengurangi waktu engineering dan time-to-market.
