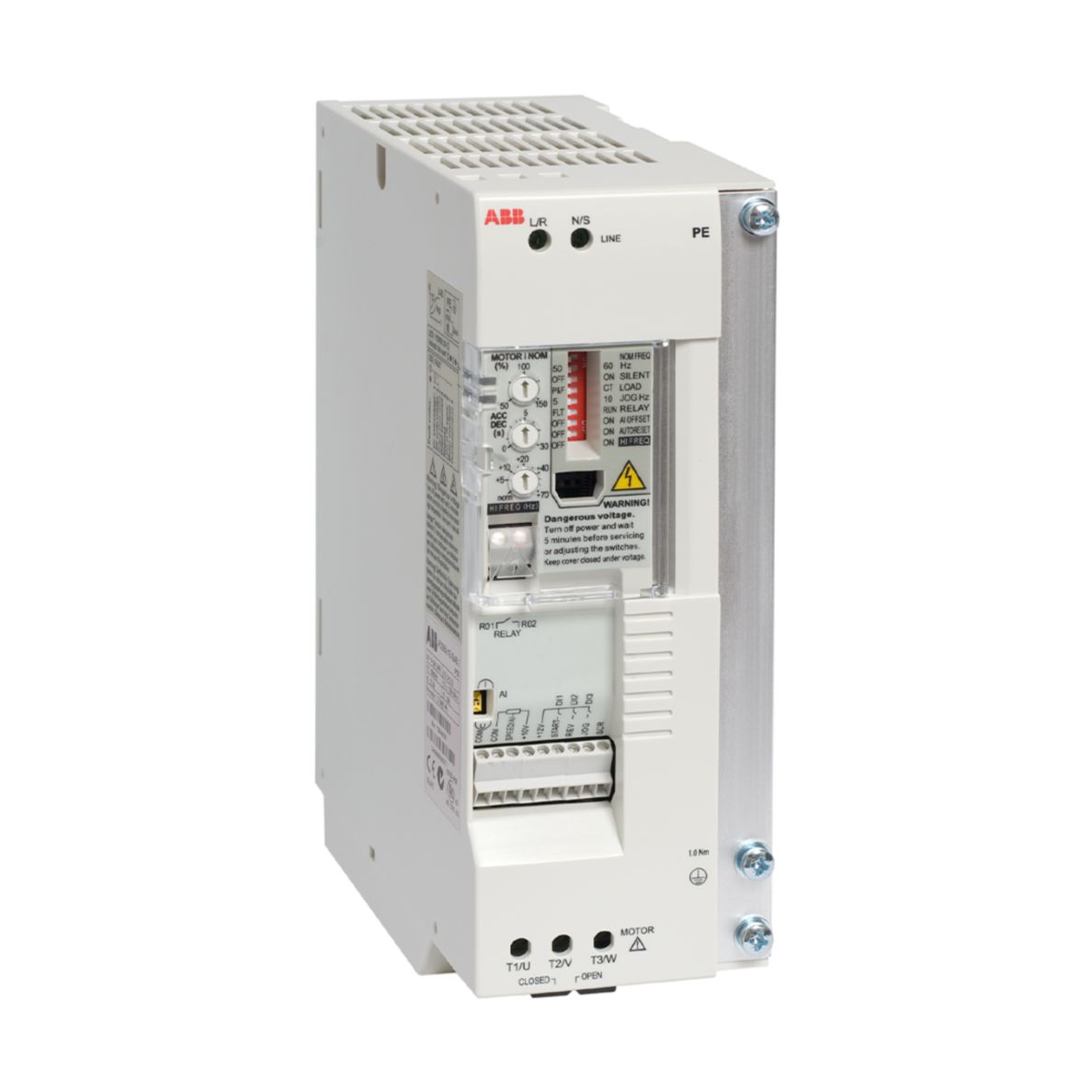

ACS55 Drives

ACS55 adalah micro drive entry-level dari ABB yang dirancang sebagai solusi penggerak kompak dan ekonomis untuk aplikasi daya rendah. Dengan rentang daya 0,18–2,2 kW, tegangan input 100–240 V (single-phase), dan output 3-phase untuk mengendalikan motor AC induksi, ACS55 menjadi pilihan ideal bagi pengguna yang beralih dari direct-on-line starter ke variable speed drive untuk aplikasi sederhana seperti konveyor, kipas, pompa, gerbang otomatis, solar tracker, treadmill, dan whirlpool bath.

Mengusung scalar control (U/f) dengan konfigurasi via 3 potentiometer dan 8 DIP switch, built-in EMC filter untuk lingkungan domestik, switching frequency tinggi untuk operasi senyap, serta proteksi IP20 dengan opsi mounting fleksibel (DIN rail atau wall mounting), ACS55 menawarkan kemudahan instalasi dan commissioning tanpa perlu pemrograman kompleks.

Keunggulan Teknis ACS55

Rentang Daya & Spesifikasi

• Rentang daya 0,18–2,2 kW — mencakup aplikasi low-power, dari 0,18 kW hingga 2,2 kW, ideal untuk mesin-mesin kecil dan OEM.
• Tegangan input 100–120 V / 200–240 V (single-phase) — tersedia dalam dua kelas tegangan: 100–120 V (0,18–0,37 kW) dan 200–240 V (0,18–2,2 kW), kompatibel dengan standar listrik berbagai wilayah.
• Output 3-phase untuk motor AC induksi — mengubah input single-phase menjadi output 3-phase untuk mengendalikan motor asinkron.
• Frekuensi output hingga 250 Hz (standar) / 130 Hz (beberapa varian) — memberikan fleksibilitas untuk berbagai kecepatan motor.
• Overload capacity 150% selama 1 menit, 180% selama 2 detik saat start — memberikan margin keamanan untuk handle beban puncak.

Kemudahan Konfigurasi & Penggunaan

• Konfigurasi via 3 potentiometer dan 8 DIP switch — tanpa pemrograman — semua parameter drive diatur menggunakan 3 panel potentiometer (motor nominal current, acceleration/deceleration ramp) dan 8 DIP switch untuk parameter lain (motor nominal frequency, load torque type, jog, AI offset, auto reset), memungkinkan setup cepat bahkan oleh teknisi dengan pelatihan minimal.
• DriveConfig kit untuk konfigurasi drive tanpa catu daya — memungkinkan programming drive tanpa tegangan utama, mengurangi waktu setup, kebutuhan teknisi listrik, dan risiko error.
• Parameter tambahan via PC tool (opsional) — akses ke parameter tambahan melalui PC tool untuk konfigurasi yang lebih mendalam jika diperlukan.
• Status indication LEDs untuk fault tracing — dua LED (hijau dan merah) memberikan indikasi status operasi dan fault codes (jumlah kedipan LED merah mengindikasikan jenis fault), memudahkan troubleshooting di lapangan.
• Switchable accel/decel ramp times (0,1–30 detik) dan fixed frequencies — ramp time dapat diprogram melalui potentiometer, fixed frequencies juga dapat diprogram via DIP switch.

Desain Compact & Fleksibilitas Instalasi

• Desain slim dan ringkas — lebar mulai 55 mm hingga 70 mm, kedalaman 128–159 mm, tinggi 170–226 mm, footprint minimal untuk integrasi ke panel atau mesin dengan ruang terbatas.
• Proteksi IP20/UL Open Type — untuk pemasangan di dalam panel kontrol, memberikan perlindungan terhadap benda padat >12 mm.
• Opsi mounting fleksibel — DIN rail atau wall mounting — removable mounting clip untuk pemasangan di DIN rail atau wall mounting dari sisi belakang atau samping drive, memudahkan instalasi di berbagai tipe panel.

Efisiensi & Performa Operasional

• Built-in EMC filter untuk first environment (kategori C1/C2) — filter EMC terintegrasi memastikan low electromagnetic emission, memenuhi standar EMC untuk lingkungan domestik (domestic networks), menghilangkan kebutuhan external filter.
• High switching frequency untuk motor noise minimal — switching frequency yang tinggi mengurangi noise motor, memberikan operasi yang lebih senyap untuk aplikasi di lingkungan yang sensitif terhadap kebisingan.
• Single-phase supply dengan output 3-phase — menghemat biaya kabel — drive dapat mengambil daya dari sumber single-phase untuk menggerakkan motor 3-phase, menghilangkan kebutuhan catu daya 3-phase di lokasi dengan akses single-phase hanya.
• Temperature resilience untuk operasi di suhu ambien tinggi — desain yang robust memungkinkan operasi andal di lingkungan dengan temperatur tinggi, dengan derating di atas suhu tertentu.
• Flux braking built-in untuk pengereman dinamis — fungsi flux braking terintegrasi memberikan kemampuan pengereman dasar tanpa memerlukan brake resistor eksternal.

Fitur Proteksi Motor & Keselamatan

• Motor protection built-in — perlindungan terhadap overcurrent, overvoltage, undervoltage, overload, output short circuit, motor overload, inverter overload, dan internal temperature. Proteksi ini memberikan keandalan operasional dan memperpanjang umur equipment.
• Sertifikasi global — CE, C-Tick, UL, cUL, GOST R, dan RoHS compliant, memudahkan deployment mesin ke berbagai wilayah global.

Spesifikasi Teknis ACS55

Parameter	Nilai
Rentang daya (kW) · 功率范围 · Power Range	0,18 – 2,2 kW (100–120 V class: 0,18–0,37 kW; 200–240 V class: 0,18–2,2 kW)
Tegangan input · 输入电压 · Input Voltage	1-phase 100–120 V AC / 200–240 V AC (±10%)
Frekuensi input · 输入频率 · Input Frequency	50/60 Hz ±5%
Output · 输出 · Output	3-phase, 0–240 V AC (sesuai tegangan input)
Frekuensi output · 输出频率 · Output Frequency	0 – 250 Hz (0–130 Hz untuk varian 0,75 kW/4,3 A)
Overload capacity · 过载能力 · Overload Capacity	150% selama 1 menit, 180% selama 2 detik saat start
Kelas proteksi IP · 防护等级 · IP Rating	IP20 / UL Type Open
EMC filter · EMC滤波器 · EMC Filter	Built-in, untuk first environment (kategori C1/C2)
Control method · 控制方式 · Control Method	Scalar control (U/f)
Konfigurasi · 配置 · Configuration	3 potentiometer, 8 DIP switch, DriveConfig kit (opsional), PC tool (opsional)
Switching frequency · 开关频率 · Switching Frequency	High (adjustable, untuk motor noise minimal)
Suhu operasi · 工作温度 · Operating Temperature	0°C hingga +50°C (derating di atas +40°C)
Dimensi (T × L × P) untuk model terkecil · Dimensions (H×W×D) for smallest model	170 mm × 55 mm × 128 mm
Dimensi (T × L × P) untuk model 2,2 kW · Dimensions (H×W×D) for 2.2 kW model	226 mm × 70 mm × 159 mm
Sertifikasi · 认证 · Certifications	CE, C-Tick, UL, cUL, GOST R, RoHS
Berat (kg) · 重量 · Weight	0,7–1,1 kg (tergantung model)
Mounting options · 安装方式 · Mounting	DIN rail mounting (via removable clip) atau wall mounting
Fitur proteksi · 保护功能 · Protection Features	Overcurrent, overvoltage, undervoltage, overload, output short circuit, motor overload, inverter overload, overtemperature
Vibration resistance · 抗振性 · Vibration Resistance	IEC 60068-2-6 (test Fc): 10–57 Hz: ±0,15 mm; 57–150 Hz: 20 m/s²
Shock resistance · 抗冲击性 · Shock Resistance	IEC 60068-2-27 (test Ea): 15g, 11 ms, 3 shocks per axis (±X, ±Y, ±Z)
Pollution degree · 污染等级 · Pollution Degree	PD2 (per IEC 60664-1)
Overvoltage category · 过电压类别 · Overvoltage Category	III (per IEC 60664-1)
Rated insulation voltage · 额定绝缘电压 · Rated Insulation Voltage	800 V (per IEC 60664-1)
Motor cable type · 电机电缆类型 · Motor Cable Type	Screened (shielded) cable — required for EMC compliance (keputusan berdasarkan filter EMC internal)
Maximum motor cable length (EMC) · 最大电机电缆长度 (EMC) · Max Motor Cable Length	30 m (dengan kabel berpelindung dan instalasi yang benar untuk kepatuhan EMC)
Leakage current · 漏电流 · Leakage Current	> 30 mA (karena filter EMC internal); gunakan RCD tipe B dengan threshold ≥300 mA atau lepaskan filter EMC untuk sistem IT (konsultasikan panduan instalasi)
Altitude derating · 海拔降额 · Altitude Derating	1% per 100 m (dari 1000 m hingga maks 2000 m)
Power loss calculation · 功率损耗计算 · Power Loss	Formula perhitungan power loss disediakan dalam dokumentasi teknis untuk desain pendinginan kabinet
Internal EMC filter disconnection · 内部EMC滤波器断开 · EMC Filter Disconnect	Dapat dilepaskan dengan melepas sekrup filter EMC untuk sistem ungrounded (IT)
Condition monitoring (vibration) · 状态监测 · Condition Monitoring	Tidak built‑in; dapat dilakukan dengan sensor eksternal (misalnya sensor getaran yang terhubung ke input analog atau melalui komunikasi fieldbus ke sistem kontrol tingkat yang lebih tinggi)
Condition monitoring (temperature) · 温度状态监测 · Temperature Monitoring	Internal temperature sensor (heatsink) untuk perlindungan termal; tidak ada sensor internal untuk suhu sekitar (ambient) atau suhu bantalan motor (harus disediakan secara eksternal jika diperlukan)
Cooling fan service life · 冷却风扇使用寿命 · Fan Service Life	Tergantung model (frame size A/B: natural convection; frame size C/D: forced air cooling dengan kipas internal). Untuk model dengan kipas, recommended replacement interval: setiap 3–6 tahun tergantung pada kondisi operasi.
Corrosion protection · 防腐蚀保护 · Corrosion Protection	Coated circuit boards (conformal coating) sebagai standar untuk ketahanan di lingkungan demanding. Untuk aplikasi di lingkungan yang keras (kelembaban tinggi, debu, gas korosif), disarankan untuk mempertimbangkan opsi pelindung tambahan jika tersedia.
Warranty · 保修 · Warranty	18 months from date of manufacture (ABB standard). Extended warranty available through ABB's service agreements (optional).
Field upgrades · 现场升级 · Field Upgrades	Parameter updates dapat dilakukan via DriveConfig kit atau PC tool. Firmware updates umumnya tidak diperlukan untuk aplikasi entry-level.
Replacement part availability · 备件可用性 · Spare Parts Availability	Min. 10 years after end-of-life announcement (ABB standard). ACS55 series is legacy/discontinued product but replacement parts may still be available. Contact ABB for current status.
Motor connection · 电机连接 · Motor Connection	3‑phase output (U, V, W) with shield connection terminal untuk kabel berpelindung
Encoder cable type · 编码器电缆类型 · Encoder Cable Type	Tidak didukung (drive scalar control tanpa encoder feedback)
Memory unit locking mechanism · 存储单元锁定机构 · Memory Unit Lock	Tidak ada (parameter disimpan dalam EEPROM internal)
Maximum encoder cable length · 最大编码器电缆长度 · Max Encoder Cable Length	Tidak didukung
Resolver cable type · 旋转变压器电缆类型 · Resolver Cable Type	Tidak didukung
Product compliance · 产品合规性 · Product Compliance	EU Declaration of Conformity (2014/35/EU LVD, 2014/30/EU EMC, 2011/65/EU RoHS), UKCA Declaration of Conformity, REACH, and other regional requirements as listed in the product documentation.
Energy consumption measurement · 能耗测量 · Energy Consumption	Tidak built‑in; dapat dilakukan dengan meter eksternal atau melalui PC tool (opsional) untuk logging data operasional
PC connection cable length · PC连接电缆长度 · PC Connection Cable	Koneksi via DriveConfig kit (RS-232 atau USB tergantung kit); panjang kabel sesuai spesifikasi kit
Remote monitoring via fieldbus · 通过现场总线远程监控 · Remote Monitoring	Tidak didukung secara langsung (drive entry-level tanpa fieldbus). Remote monitoring dapat dilakukan melalui I/O terintegrasi atau sensor eksternal.
Data logging storage · 数据记录存储 · Data Logging Storage	Data logging dapat dilakukan melalui PC tool (DriveConfig) selama sesi runtime, bukan di memori internal drive.
Web-based configuration · 基于Web的配置 · Web Config	Tidak tersedia; semua konfigurasi dan parameterisasi dilakukan melalui potentiometer/DIP switch atau PC tool via DriveConfig kit.
PC software requirements · PC软件要求 · PC Software Requirements	DriveConfig tool compatible dengan Windows 7/10 (32-bit or 64-bit) dengan minimal 2 GB RAM dan ruang disk 100 MB.
Fieldbus adapter mounting · 现场总线适配器安装 · Adapter Mounting	Tidak didukung (drive entry-level tanpa slot ekspansi fieldbus)
I/O expansion capability · I/O扩展能力 · I/O Expansion	Tidak ada; I/O terbatas pada terminal yang tersedia di drive. Jika diperlukan I/O tambahan, gunakan modul eksternal.
Real‑time clock (RTC) battery backup · RTC电池备份 · RTC Battery Backup	Tidak didukung
EtherCAT cycle time · EtherCAT周期时间 · EtherCAT Cycle Time	Tidak didukung (ACS55 tidak mendukung EtherCAT)
POWERLINK cycle time · POWERLINK周期时间 · POWERLINK Cycle Time	Tidak didukung
PROFINET update time · PROFINET更新时间 · PROFINET Update Time	Tidak didukung
EtherNet/IP RPI (Requested Packet Interval) · EtherNet/IP RPI · EtherNet/IP RPI	Tidak didukung
Minimum Ethernet cable length between nodes · 节点间以太网最小电缆长度 · Min Ethernet Cable Length	Tidak didukung
Maximum Ethernet cable length between nodes · 节点间以太网最大电缆长度 · Max Ethernet Cable Length	Tidak didukung
Brake chopper specifications · 制动斩波器规格 · Brake Chopper Specs	Tidak built-in (flux braking built-in sebagai gantinya). Untuk dynamic braking yang lebih kuat, diperlukan brake resistor eksternal (konsultasikan panduan instalasi untuk nilai resistansi yang direkomendasikan).
Brake resistor type · 制动电阻类型 · Brake Resistor Type	Resistor wirewound dengan pendinginan alami (tergantung pada siklus pengereman dan daya disipasi). Resistor harus dipasang di luar drive dengan ventilasi yang memadai.
Safety integrity level (SIL) for STO · STO的安全完整性等级 · SIL for STO	Tidak didukung (ACS55 entry-level drive tidak memiliki fungsi keselamatan STO).
EMC compliance with external filter · 外接滤波器的EMC合规性 · EMC with External Filter	Untuk kepatuhan terhadap kategori C2 yang lebih ketat (sesuai dengan EN 61800‑3), filter EMC internal sudah mencukupi untuk environment domestik. Untuk persyaratan EMC yang lebih ketat, diperlukan filter EMC eksternal tambahan.
MTBF (Mean Time Between Failures) · MTBF (平均无故障时间) · MTBF	>500.000 jam pada 40°C (kondisi operasi normal, sesuai dengan standar industri yang relevan)
Maximum output voltage · 最大输出电压 · Max Output Voltage	0–240 V AC (3‑phase) untuk drive 240 V class (tegangan output maksimum tergantung pada tegangan input)
Low‑speed torque · 低速扭矩 · Low‑Speed Torque	Performanya terbatas pada scalar control (U/f). Drive ini tidak memiliki sensorless vector control untuk torsi tinggi pada kecepatan rendah.
Rated output power · 额定输出功率 · Rated Output Power	0,18 kW hingga 2,2 kW (tergantung model)
Resolution of analog input · 模拟输入分辨率 · Analog Input Resolution	10‑bit (untuk input analog 0–10 V atau 4–20 mA) jika menggunakan analog input via terminal (tergantung konfigurasi DIP switch)
I/O protection · I/O保护 · I/O Protection	Semua input digital (DI) dan output digital (DO) dilindungi dari short‑circuit (DO) serta memiliki filter untuk menekan noise. Input analog (AI) dilindungi dari overvoltage hingga ±30 V.
Fuse recommendations · 保险丝建议 · Fuse Recommendations	Tipe gG (IEC) atau kelas J (UL/CSA) dengan peringkat arus yang sesuai (konsultasikan dengan tabel di panduan instalasi untuk model spesifik)
Circuit breaker rating · 断路器额定值 · Circuit Breaker Rating	Pilih circuit breaker dengan karakteristik trip yang sesuai untuk motor starting (jenis C atau D) dengan nilai arus nominal 1,5–2,5 kali arus input drive; konsultasikan dengan panduan instalasi untuk ukuran yang tepat
Isolation between analog and digital circuits · 模拟与数字电路隔离 · Analog‑Digital Isolation	Isolasi galvanik antara sirkuit analog dan digital disediakan untuk mencegah noise dan memastikan integritas sinyal dalam aplikasi yang sensitif terhadap noise
Timer and counter functions · 计时器和计数器功能 · Timer/Counter Functions	Tidak tersedia (drive entry-level tanpa fungsi timers/counters)
Function block programming (IEC 61131‑3) · 功能块编程 (IEC 61131‑3) · IEC 61131‑3	Tidak didukung (drive entry-level tanpa PLC functionality)
Real‑time oscilloscope · 实时示波器 · Real‑Time Scope	Tidak tersedia (untuk monitoring real-time, gunakan PC tool dengan DriveConfig kit yang dapat merekam data operasional)
I/O terminal pluggable · I/O端子可插拔 · I/O Terminal Pluggable	Tidak (terminal kabel fixed)
Digital input voltage · 数字输入电压 · Digital Input Voltage	24 V DC (source/sink, opto-isolated)
Analog input signal range · 模拟输入信号范围 · Analog Input Signal	0–10 V atau 4–20 mA (dipilih via DIP switch)
Analog output signal · 模拟输出信号 · Analog Output Signal	0–10 V (output frequency atau motor current)
Relay output rating · 继电器输出额定值 · Relay Output Rating	250 V AC / 30 V DC, 2 A (resistive load)
Dynamic braking (chopper) built-in · 内置动态制动 (斩波器) · Built-in Dynamic Braking	Tidak (ACS55 tidak memiliki internal brake chopper; untuk dynamic braking yang kuat, diperlukan external brake chopper dan resistor)
Flux braking built-in · 内置磁通制动 · Flux Braking	Ya (dapat diaktifkan via DIP switch untuk meningkatkan kemampuan pengereman)
DC braking built-in · 内置直流制动 · DC Braking	Ya (untuk holding atau stop mendadak)
Mains connection (input) terminal size · 电源连接端子尺寸 · Mains Terminal Size	Tergantung model (frame size A, B: 0,5–2,5 mm²; frame size C, D: 1,5–4 mm²)
Motor connection (output) terminal size · 电机连接端子尺寸 · Motor Terminal Size	Sama dengan mains connection size (sesuai frame size)
Max. wire size for control terminals · 控制端子最大线径 · Control Terminal Wire Size	0,5–1,5 mm² (stranded or solid)
Ambient humidity · 环境湿度 · Environmental Humidity	5 hingga 95% RH (tanpa kondensasi)
Altitude (operating) · 工作海拔 · Operating Altitude	0–2000 m (0–1000 m tanpa derating, 1000–2000 m dengan derating 1% per 100 m)
Altitude (transport) · 运输海拔 · Transport Altitude	0–12000 m (tanpa perlindungan tambahan)
Storage temperature · 存储温度 · Storage Temperature	-40°C hingga +70°C
Relative humidity for storage · 存储相对湿度 · Storage Humidity	5 hingga 95% RH (tanpa kondensasi)
Pollution degree (storage) · 存储污染等级 · Storage Pollution Degree	PD2
Overvoltage category (storage) · 存储过电压类别 · Storage Overvoltage Category	III
Rated insulation voltage (storage) · 存储额定绝缘电压 · Storage Insulation Voltage	800 V
Maximum altitude (storage) · 存储最大海拔 · Max Storage Altitude	12000 m
Atmospheric conditions (storage) · 存储大气条件 · Storage Atmosphere	No corrosive gases, no dust, no iron dust, no exposure to moisture or cutting oil
Standards compliance · 标准合规性 · Standards Compliance	IEC/EN 61800‑3 (EMC), IEC/EN 61800‑5‑1 (Safety), IEC/EN 61800‑5‑2 (STO — tidak didukung), IEC/EN 61800‑9‑2 (Efficiency), EN 55011 (EMC emission), EN 61000-6-2 (immunity), UL 508C, CSA C22.2 No.14
Regulatory compliance · 法规合规性 · Regulatory Compliance	CE (EMC, LVD, RoHS), UKCA, EAC, KC, RCM
UL/CSA compliance · UL/CSA合规 · UL/CSA Compliance	UL 508C (power conversion equipment), CSA C22.2 No.14–13 (Industrial control equipment)
Rated short-circuit withstand current (SCCR) · 额定短路耐压电流 · SCCR	100 kA (dengan proteksi sirkit cabang yang sesuai untuk UL/CSA)
Minimum control cable cross-section · 最小控制电缆截面 · Min Control Cable CSA	0,5 mm² (stranded)
Maximum control cable length · 最大控制电缆长度 · Max Control Cable Length	30 m (untuk analog input, gunakan shielded cable)
Fieldbus communication protocol · 现场总线通信协议 · Fieldbus Protocol	Tidak didukung (drive entry-level tanpa built-in fieldbus). Kontrol dapat dilakukan melalui I/O (digital input, analog input) atau potentiometer.
Control panel options · 控制面板选项 · Control Panel Options	Tidak tersedia (semua parameter diatur melalui potentiometer dan DIP switch. Untuk akses parameter tambahan, gunakan PC tool via DriveConfig kit).
Real-time clock (RTC) battery backup · RTC电池备份 · RTC Battery Backup	Tidak didukung
EtherCAT cycle time · EtherCAT周期时间 · EtherCAT Cycle Time	Tidak didukung (ACS55 tidak mendukung EtherCAT)
POWERLINK cycle time · POWERLINK周期时间 · POWERLINK Cycle Time	Tidak didukung
PROFINET update time · PROFINET更新时间 · PROFINET Update Time	Tidak didukung
EtherNet/IP RPI (Requested Packet Interval) · EtherNet/IP RPI · EtherNet/IP RPI	Tidak didukung
Minimum Ethernet cable length between nodes · 节点间以太网最小电缆长度 · Min Ethernet Cable Length	Tidak didukung
Maximum Ethernet cable length between nodes · 节点间以太网最大电缆长度 · Max Ethernet Cable Length	Tidak didukung
Brake chopper specifications · 制动斩波器规格 · Brake Chopper Specs	Tidak built-in (flux braking built-in sebagai gantinya). Untuk dynamic braking yang lebih kuat, diperlukan external brake chopper dan resistor (konsultasikan panduan instalasi untuk nilai resistansi yang direkomendasikan).
Brake resistor type · 制动电阻类型 · Brake Resistor Type	Resistor wirewound dengan pendinginan alami (tergantung pada siklus pengereman dan daya disipasi). Resistor harus dipasang di luar drive dengan ventilasi yang memadai.
Safety integrity level (SIL) for STO · STO的安全完整性等级 · SIL for STO	Tidak didukung (ACS55 entry-level drive tidak memiliki fungsi keselamatan STO). Untuk aplikasi dengan persyaratan STO, gunakan drive ABB series yang lebih tinggi (ACS580, ACS880, dll).
EMC compliance with external filter · 外接滤波器的EMC合规性 · EMC with External Filter	Untuk kepatuhan terhadap kategori C2 yang lebih ketat (sesuai dengan EN 61800‑3), filter EMC internal sudah mencukupi untuk environment domestik. Untuk persyaratan EMC yang lebih ketat, diperlukan filter EMC eksternal tambahan.
MTBF (Mean Time Between Failures) · MTBF (平均无故障时间) · MTBF	>500.000 jam pada 40°C (kondisi operasi normal, sesuai dengan standar industri yang relevan)
Maximum output voltage · 最大输出电压 · Max Output Voltage	0–240 V AC (3‑phase) untuk drive 240 V class (tegangan output maksimum tergantung pada tegangan input)
Low‑speed torque · 低速扭矩 · Low‑Speed Torque	Performanya terbatas pada scalar control (U/f). Drive ini tidak memiliki sensorless vector control untuk torsi tinggi pada kecepatan rendah.
Rated output power · 额定输出功率 · Rated Output Power	0,18 kW hingga 2,2 kW (tergantung model)
Resolution of analog input · 模拟输入分辨率 · Analog Input Resolution	10‑bit (untuk input analog 0–10 V atau 4–20 mA) jika menggunakan analog input via terminal (tergantung konfigurasi DIP switch)
I/O protection · I/O保护 · I/O Protection	Semua input digital (DI) dan output digital (DO) dilindungi dari short‑circuit (DO) serta memiliki filter untuk menekan noise. Input analog (AI) dilindungi dari overvoltage hingga ±30 V.
Fuse recommendations · 保险丝建议 · Fuse Recommendations	Tipe gG (IEC) atau kelas J (UL/CSA) dengan peringkat arus yang sesuai (konsultasikan dengan tabel di panduan instalasi untuk model spesifik)
Circuit breaker rating · 断路器额定值 · Circuit Breaker Rating	Pilih circuit breaker dengan karakteristik trip yang sesuai untuk motor starting (jenis C atau D) dengan nilai arus nominal 1,5–2,5 kali arus input drive; konsultasikan dengan panduan instalasi untuk ukuran yang tepat
Isolation between analog and digital circuits · 模拟与数字电路隔离 · Analog‑Digital Isolation	Isolasi galvanik antara sirkuit analog dan digital disediakan untuk mencegah noise dan memastikan integritas sinyal dalam aplikasi yang sensitif terhadap noise
Timer and counter functions · 计时器和计数器功能 · Timer/Counter Functions	Tidak tersedia (drive entry-level tanpa fungsi timers/counters)
Function block programming (IEC 61131‑3) · 功能块编程 (IEC 61131‑3) · IEC 61131‑3	Tidak didukung (drive entry-level tanpa PLC functionality)
Real‑time oscilloscope · 实时示波器 · Real‑Time Scope	Tidak tersedia (untuk monitoring real-time, gunakan PC tool dengan DriveConfig kit yang dapat merekam data operasional)
I/O terminal pluggable · I/O端子可插拔 · I/O Terminal Pluggable	Tidak (terminal kabel fixed)
Digital input voltage · 数字输入电压 · Digital Input Voltage	24 V DC (source/sink, opto-isolated)
Analog input signal range · 模拟输入信号范围 · Analog Input Signal	0–10 V atau 4–20 mA (dipilih via DIP switch)
Analog output signal · 模拟输出信号 · Analog Output Signal	0–10 V (output frequency atau motor current)
Relay output rating · 继电器输出额定值 · Relay Output Rating	250 V AC / 30 V DC, 2 A (resistive load)
Dynamic braking (chopper) built-in · 内置动态制动 (斩波器) · Built-in Dynamic Braking	Tidak (ACS55 tidak memiliki internal brake chopper; untuk dynamic braking yang kuat, diperlukan external brake chopper dan resistor)
Flux braking built-in · 内置磁通制动 · Flux Braking	Ya (dapat diaktifkan via DIP switch untuk meningkatkan kemampuan pengereman)
DC braking built-in · 内置直流制动 · DC Braking	Ya (untuk holding atau stop mendadak)
Mains connection (input) terminal size · 电源连接端子尺寸 · Mains Terminal Size	Tergantung model (frame size A, B: 0,5–2,5 mm²; frame size C, D: 1,5–4 mm²)
Motor connection (output) terminal size · 电机连接端子尺寸 · Motor Terminal Size	Sama dengan mains connection size (sesuai frame size)
Max. wire size for control terminals · 控制端子最大线径 · Control Terminal Wire Size	0,5–1,5 mm² (stranded or solid)
Ambient humidity · 环境湿度 · Environmental Humidity	5 hingga 95% RH (tanpa kondensasi)
Altitude (operating) · 工作海拔 · Operating Altitude	0–2000 m (0–1000 m tanpa derating, 1000–2000 m dengan derating 1% per 100 m)
Altitude (transport) · 运输海拔 · Transport Altitude	0–12000 m (tanpa perlindungan tambahan)
Storage temperature · 存储温度 · Storage Temperature	-40°C hingga +70°C
Relative humidity for storage · 存储相对湿度 · Storage Humidity	5 hingga 95% RH (tanpa kondensasi)
Pollution degree (storage) · 存储污染等级 · Storage Pollution Degree	PD2
Overvoltage category (storage) · 存储过电压类别 · Storage Overvoltage Category	III
Rated insulation voltage (storage) · 存储额定绝缘电压 · Storage Insulation Voltage	800 V
Maximum altitude (storage) · 存储最大海拔 · Max Storage Altitude	12000 m
Atmospheric conditions (storage) · 存储大气条件 · Storage Atmosphere	No corrosive gases, no dust, no iron dust, no exposure to moisture or cutting oil
Standards compliance · 标准合规性 · Standards Compliance	IEC/EN 61800‑3 (EMC), IEC/EN 61800‑5‑1 (Safety), IEC/EN 61800‑5‑2 (STO — tidak didukung), IEC/EN 61800‑9‑2 (Efficiency), EN 55011 (EMC emission), EN 61000-6-2 (immunity), UL 508C, CSA C22.2 No.14
Regulatory compliance · 法规合规性 · Regulatory Compliance	CE (EMC, LVD, RoHS), UKCA, EAC, KC, RCM
UL/CSA compliance · UL/CSA合规 · UL/CSA Compliance	UL 508C (power conversion equipment), CSA C22.2 No.14–13 (Industrial control equipment)
Rated short-circuit withstand current (SCCR) · 额定短路耐压电流 · SCCR	100 kA (dengan proteksi sirkit cabang yang sesuai untuk UL/CSA)
Minimum control cable cross-section · 最小控制电缆截面 · Min Control Cable CSA	0,5 mm² (stranded)
Maximum control cable length · 最大控制电缆长度 · Max Control Cable Length	30 m (untuk analog input, gunakan shielded cable)
Fieldbus communication protocol · 现场总线通信协议 · Fieldbus Protocol	Tidak didukung (drive entry-level tanpa built-in fieldbus). Kontrol dapat dilakukan melalui I/O (digital input, analog input) atau potentiometer.
Control panel options · 控制面板选项 · Control Panel Options	Tidak tersedia (semua parameter diatur melalui potentiometer dan DIP switch. Untuk akses parameter tambahan, gunakan PC tool via DriveConfig kit).
Real-time clock (RTC) battery backup · RTC电池备份 · RTC Battery Backup	Tidak didukung
EtherCAT cycle time · EtherCAT周期时间 · EtherCAT Cycle Time	Tidak didukung (ACS55 tidak mendukung EtherCAT)
POWERLINK cycle time · POWERLINK周期时间 · POWERLINK Cycle Time	Tidak didukung
PROFINET update time · PROFINET更新时间 · PROFINET Update Time	Tidak didukung
EtherNet/IP RPI (Requested Packet Interval) · EtherNet/IP RPI · EtherNet/IP RPI	Tidak didukung

Aplikasi ACS55

ACS55 sangat cocok untuk berbagai aplikasi low-power di berbagai sektor, berkat rentang daya 0,18–2,2 kW, kemudahan konfigurasi, desain kompak, serta built-in EMC filter untuk lingkungan domestik:

• Conveyor systems (sistem konveyor) — aplikasi utama untuk pengganti direct-on-line starter — belt conveyors untuk material handling ringan, roller conveyors di packaging lines, indexing tables untuk simple indexing applications. Scalar control memberikan speed regulation dasar untuk aplikasi conveyor dengan beban konstan atau variabel ringan.
• Gerbang otomatis (automatic gates & barriers) — demanding untuk operasi start/stop dan simple speed control — sliding gates, swing gates, boom barriers, garage doors. Drive memungkinkan soft start/stop untuk memperpanjang umur mekanis gerbang, adjustable speed untuk safety control, dan built-in EMC filter untuk kepatuhan dengan standar emisi di lingkungan perumahan.
• Kipas (fans) & blower — aplikasi demanding untuk efisiensi energi dan noise rendah — exhaust fans di building automation, cooling fans untuk industrial equipment, ventilation fans di greenhouses dan livestock houses, HVAC fans (small-scale). High switching frequency memberikan operasi senyap, sleep mode (via external control) dapat menghentikan fan saat tidak diperlukan (energy saving), dan overload protection mencegah motor fan dari overheating di lingkungan dengan debu tinggi.
• Pompa (pumps) — demanding untuk basic flow/pressure control untuk aplikasi low-power — circulation pumps untuk water systems, dosing pumps untuk chemical injection di small-scale water treatment, fountain pumps, pressure boosting pumps di domestic/commercial buildings. Scalar control dengan U/f memberikan speed regulation dasar untuk flow/pressure control, built-in overload protection mencegah pump damage saat dry running, dan flux braking built-in memberikan stop presisi untuk pump dengan inersia tinggi.
• Solar trackers (pelacak surya) — demanding untuk precise positioning di outdoor — single-axis dan dual-axis solar trackers untuk photovoltaic (PV) installations. Drive memberikan slow slewing speed untuk tracking akurat, proteksi outdoor (IP20 panel-mounted, tidak untuk outdoor langsung), dan kemudahan maintenance di lokasi terpencil (tanpa programming complex).
• Mixers & agitators (mixer & agitator) — demanding untuk constant torque at low speeds — industrial mixers untuk viscous fluids (sauces, paints, adhesives), agitator tanks untuk homogenization. Overload capacity 150% untuk handle beban puncak, scalar control untuk aplikasi simple mixing dengan beban konstan (constant torque load profile).
• Treadmills & fitness equipment (peralatan kebugaran) — demanding untuk quiet operation dan speed control smooth — treadmill drives untuk fitness equipment, stationary bike drives, elliptical trainers. High switching frequency untuk motor noise minimal di lingkungan kebugaran, scalar control untuk speed regulation smooth, dan built-in EMC filter untuk kepatuhan terhadap standar emisi.
• Woodworking & light machinery (mesin kayu dan mesin ringan) — demanding untuk speed control di machinery kecil — small saws, sanders, planers, drill presses untuk woodworking, engraving machines. Compact design untuk panel terbatas di machine control cabinets, simple parameter adjustment untuk speed setting via potentiometer.
• Whirlpool baths & spa pumps (pompa spa & whirlpool) — demanding untuk quiet operation dan ketahanan di lingkungan lembab — circulation pumps untuk whirlpool baths, spa pumps, swimming pool pumps. High switching frequency untuk motor noise minimal, IP20 untuk panel mounting di dry area (drive tidak boleh terkena air langsung), overload protection untuk pump protection.

Status Produk & Peringatan Penting

ACS55 series merupakan produk legacy / discontinued dari ABB dan telah digantikan oleh seri yang lebih modern seperti ACS180 atau ACS355. Produk ini mungkin sudah tidak diproduksi lagi, namun masih tersedia sebagai replacement parts untuk sistem existing di beberapa region hingga batas waktu tertentu.

Untuk proyek baru, sangat direkomendasikan untuk mempertimbangkan ACS180 (compact machinery drive dengan rentang daya 0,25–22 kW) atau ACS355 (machinery drive dengan fitur lebih canggih seperti sensorless vector control, built-in Modbus, dan dukungan berbagai fieldbus) sebagai pengganti yang lebih modern, efisien, dan future‑proof dengan rentang daya yang lebih luas dan fitur yang lebih baik.

Untuk informasi lebih lanjut tentang ketersediaan, replacement parts, dan rekomendasi penggantian untuk aplikasi spesifik, silakan hubungi ABB contact form atau distributor resmi ABB terdekat.

Mengapa Memilih ACS55?

ACS55 adalah pilihan tepat ketika Anda membutuhkan solusi micro drive entry-level dengan rentang daya 0,18–2,2 kW (hingga 2,2 kW), tegangan input 100–240 V single-phase, output 3-phase untuk motor AC induksi, scalar control (U/f), konfigurasi super sederhana via 3 potentiometer dan 8 DIP switch (tanpa pemrograman), built-in EMC filter untuk lingkungan domestik, high switching frequency untuk operasi senyap, overload capacity 150% (1 menit) dan 180% (2 detik saat start), proteksi IP20 dengan opsi mounting fleksibel (DIN rail atau wall mounting), dilengkapi flux braking built-in, DC braking, motor protection built-in (overcurrent, overvoltage, overload, short circuit), serta sertifikasi global CE, UL, cUL, GOST R, RoHS — untuk aplikasi low-power demanding di conveyors, gates, fans, pumps, solar trackers, mixers, treadmills, woodworking, dan whirlpool baths, di mana drive modern seperti ACS180 atau ACS355 memiliki fitur yang terlalu canggih dan biaya lebih tinggi, tetapi tetap diperlukan keandalan dan kemudahan penggunaan yang sama dari brand ABB — menjadikan ACS55 sebagai pilihan utama untuk entry-level applications dengan persyaratan dasar, sederhana, dan hemat biaya dalam portofolio legacy ABB low voltage AC drives.
