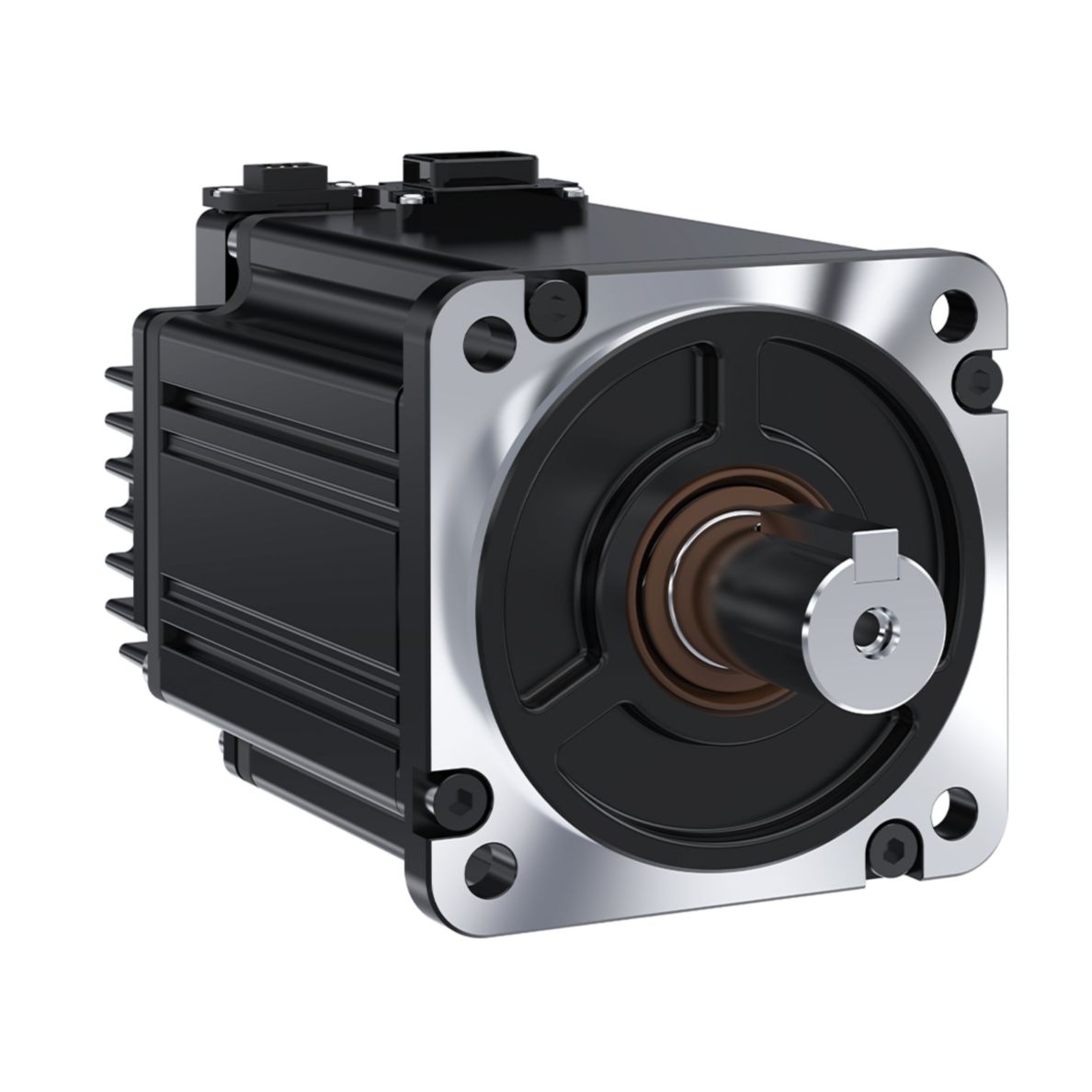

DSM Servo Motors

DSM adalah motor servo sinkron general-purpose dari ABB yang dioptimalkan sebagai paket terintegrasi dengan E530 servo drive, membentuk sebuah solusi sistem servo total yang lengkap dan siap pakai. Dengan rentang daya yang sangat luas, dari 0,05 kW hingga 7,5 kW, dan torsi kontinu 0,16 Nm hingga 48 Nm, motor seri DSM mampu memenuhi sebagian besar kebutuhan aplikasi motion demanding. Tersedia dalam dua kelas tegangan operasi (220 V dan 400 V) serta enam ukuran flange standar (40, 60, 80, 100, 130, dan 180 mm), memberikan fleksibilitas pemilihan yang tinggi untuk berbagai tuntutan aplikasi.

Keunggulan Teknis DSM Series

Kinerja Dinamis & Presisi Tinggi

• Rentang daya 0,05–7,5 kW — mencakup aplikasi small-scale hingga medium-power dalam satu platform motor yang sama.
• Torsi kontinu 0,16–48 Nm — dari aplikasi presisi kecil hingga kebutuhan torsi tinggi.
• Kecepatan maksimum hingga 6000 rpm — memungkinkan high-speed operation untuk meningkatkan produktivitas mesin, terutama pada aplikasi pick-and-place dan packaging.
• Kapasitas overload hingga 300% — memberikan torsi puncak sangat besar untuk akselerasi/deselerasi ekstrem, ideal untuk aplikasi demanding dengan cycle time singkat.
• 5-pole-pairs design — menghasilkan struktur yang lebih kompak dan secara efektif mengurangi cogging torque (torsi gerigi), menghasilkan gerakan yang sangat halus bahkan pada kecepatan rendah, critical untuk aplikasi dengan persyaratan smooth motion.

Encoder Resolusi Tinggi & Opsi Feedback

• Encoder resolusi 23-bit (8.388.608 pulse/rev) — akurasi positioning submikron untuk aplikasi presisi tinggi.
• Opsi multi-turn absolute encoder (23-bit + 16-bit) — menghilangkan kebutuhan homing sequence setiap start-up, sangat ideal untuk aplikasi multi-axis dengan start-up cepat.
• Encoder battery box dengan built-in capacitor — tersedia untuk encoder multi-turn absolute, menyediakan catu daya sementara saat penggantian baterai untuk mencegah kehilangan data posisi.

Opsi Modular & Fleksibilitas Aplikasi

• Enam ukuran flange: 40 mm, 60 mm, 80 mm, 100 mm, 130 mm, 180 mm — memungkinkan rightsized selection untuk berbagai kebutuhan ruang dan torsi.
• Dua kelas tegangan: 220 V dan 400 V — kompatibel dengan berbagai standar listrik global.
• Opsi holding brake (24 V DC spring-applied) — untuk aplikasi vertical handling (crane/hoist/lifting) yang memerlukan holding torque saat motor berhenti.
• Opsi oil seal — untuk lingkungan dengan exposure terhadap oli atau kontaminan, memperpanjang umur motor.
• Proteksi IP67 (kecuali shaft dan konektor) — tahan terhadap debu dan immersion sementara, ideal untuk lingkungan demanding dengan exposure terhadap debu, kelembaban, dan cairan.
• Konektor fleksibel — motor ukuran flange 40–80 mm menggunakan konektor tipe cable outlet, sedangkan ukuran 100–180 mm menggunakan konektor military type yang lebih andal.

Integrasi dengan Ekosistem ABB

• Paket terintegrasi dengan E530 servo drive — sistem servo total dari satu sumber, termasuk motor, drive, dan kabel standar ABB untuk instalasi "plug and play".
• Kompatibel dengan AC500/AC500-eCo Motion PLCs — solusi total dari ABB untuk motion control terintegrasi.
• Kabel standar ABB pre-assembled — memudahkan koneksi dan mengurangi risiko kesalahan wiring, dengan panjang kabel tersedia mulai 3 m hingga 30 m.
• Software tools terintegrasi — Servo Composer untuk parameterisasi, tuning, dan monitoring; Servosize untuk selection tools engineering yang efisien.

Ketahanan & Kepatuhan Standar

• UV coating pada PCB board — perlindungan terhadap kelembaban, debu, dan kontaminan ringan, meningkatkan keandalan di lingkungan demanding.
• Umur operasional hingga 40.000 jam — didukung oleh optimasi saluran pendingin dan komponen daya dengan temperature rise rendah.
• Sertifikasi global — CE, UKCA, China RoHS, WEEE, memudahkan deployment mesin ke berbagai wilayah.

Spesifikasi Teknis DSM Series (220 V & 400 V)

Tabel berikut merangkum spesifikasi teknis motor DSM berdasarkan data katalog resmi ABB:

Parameter	Nilai
Rentang daya (kW) · 功率范围 · Power Range	0,05 – 7,5 kW (50 W – 7,5 kW)
Rentang torsi kontinu (Nm) · 扭矩范围 · Torque Range	0,16 – 48 Nm
Kecepatan rated (rpm) · 额定转速 · Rated Speed	1500 / 2000 / 3000 rpm (tergantung model)
Kecepatan maksimum (rpm) · 最高转速 · Max Speed	hingga 6000 rpm
Tegangan supply · 电源电压 · Supply Voltage	1/3 AC 200–240 V (kelas 220 V) · 3 AC 380–480 V (kelas 400 V)
Ukuran flange · 法兰尺寸 · Flange Sizes	40 mm, 60 mm, 80 mm, 100 mm, 130 mm, 180 mm
Encoder · 编码器 · Encoder	Absolut 23-bit (single-turn) / 23-bit + 16-bit multi-turn
Holding brake (opsional) · 保持制动器 · Brake	Spring-applied brake 24 V DC (ukuran dan torsi bervariasi)
Proteksi IP · 防护等级 · IP Rating	IP67 (kecuali shaft dan konektor)
Kelas isolasi · 绝缘等级 · Insulation Class	F (temperature class F, 155°C)
Overload capacity · 过载能力 · Overload	300% (peak torque untuk akselerasi/deselerasi)
Pendinginan · 冷却 · Cooling	Self-ventilated (konveksi alami)
Suhu operasi · 工作温度 · Operating Temp	0°C hingga +40°C (tanpa derating); derating di atasnya
Ketinggian operasi (m) · 海拔高度 · Altitude	0–1000 m (tanpa derating)
Sertifikasi · 认证 · Certifications	CE, UKCA, China RoHS, WEEE
Berat (kg) · 重量 · Weight	Bervariasi sesuai ukuran motor (konsultasikan dengan selection tool Servosize)
Momen inersia (kg·cm²) · 转动惯量 · Rotor Inertia	Low inertia: 50 W – 750 W; Medium inertia: 750 W – 2 kW (nilai bervariasi per model)
Torsi puncak (Nm) · 峰值扭矩 · Peak Torque	hingga 48 Nm (dengan overload 300%)
Arus rated (A) · 额定电流 · Rated Current	Bervariasi per model (220 V / 400 V)
Motor cable length · 电机电缆长度 · Motor Cable Length	3 m, 5 m, 10 m, 15 m, 20 m, 30 m (pre-assembled cables)
Encoder cable type · 编码器电缆类型 · Encoder Cable Type	Shielded cable, dengan konektor yang sesuai dengan ukuran motor
Motor cable type · 电机电缆类型 · Motor Cable Type	Screened (shielded) cable dengan konektor yang sesuai
Motor connection · 电机连接 · Motor Connection	40–80 mm: cable outlet type connectors; 100–180 mm: military connectors
Encoder resolution · 编码器分辨率 · Encoder Resolution	23-bit (8.388.608 pulse/rev) single-turn / 23-bit + 16-bit multi-turn
Position accuracy · 位置精度 · Position Accuracy	Sub-micron (encoder 23-bit)
Battery backup for multi-turn · 多圈编码器电池备份 · Battery Backup	Battery box with built-in capacitor untuk short-term power during battery replacement
Vibration resistance · 抗振性 · Vibration Resistance	IEC 60068-2-6 (test Fc): 10–57 Hz: ±0.15 mm; 57–150 Hz: 20 m/s²
Shock resistance · 抗冲击性 · Shock Resistance	IEC 60068-2-27 (test Ea): 15g, 11 ms, 3 shocks per axis (±X, ±Y, ±Z)
Pollution degree · 污染等级 · Pollution Degree	PD2 (per IEC 60664-1)
Overvoltage category · 过电压类别 · Overvoltage Category	III (per IEC 60664-1)
Rated insulation voltage · 额定绝缘电压 · Rated Insulation Voltage	800 V (per IEC 60664-1)
Efficiency · 效率 · Efficiency	≥ 85% (tergantung model, motor 750 W ke atas mencapai efisiensi kelas IE1)
EMC compliance · EMC合规 · EMC Compliance	Sesuai dengan EN 61800-3 (dengan filter eksternal untuk kategori C2)
Storage temperature · 存储温度 · Storage Temperature	-20°C hingga +60°C
Humidity · 湿度 · Humidity	5 hingga 95% RH (tanpa kondensasi)
Recommended fuse · 推荐保险丝 · Fuse Recommendation	Tipe gG (IEC) atau kelas J (UL/CSA) — konsultasikan dengan panduan instalasi
Maximum motor cable length (EMC) · 最大电机电缆长度 (EMC) · Max Motor Cable Length	30 m (dengan kabel berpelindung dan instalasi yang benar)
Leakage current · 漏电流 · Leakage Current	> 30 mA (karena filter EMC internal); gunakan RCD tipe B dengan threshold ≥300 mA
Altitude derating factor · 海拔降额系数 · Altitude Derating	1% per 100 m (dari 1000 m hingga maks 2000 m)
Temperature derating factor · 温度降额系数 · Temperature Derating	2% per 1°C (dari +40°C hingga +55°C)
PCB coating · PCB涂层 · PCB Coating	UV coating sebagai standar untuk ketahanan di lingkungan demanding
Expected lifetime · 预期寿命 · Lifetime	~40.000 jam (pada kondisi operasi normal, 40°C)
Mechanical data · 机械数据 · Mechanical Data	Berat bervariasi sesuai ukuran motor; mounting screw torque: lihat panduan instalasi
PC software requirements · PC软件要求 · PC Software Requirements	Windows 10/11 (64-bit), minimal 4 GB RAM (Servo Composer)
Accessories · 附件 · Accessories	Kabel pre-assembled, konektor, battery box, EMC filter, circuit breaker, external brake resistor
Resource · 资源 · Resources	Tersedia melalui website ABB, perwakilan penjualan setempat, dan distributor resmi di seluruh dunia

Catatan: Data dihimpun dari katalog resmi ABB, product page, dan dokumen teknis terkait. Untuk lineup lengkap, konfigurasi, kode order, dan informasi teknis lebih lanjut, selalu mengacu pada katalog produk resmi ABB dan dokumentasi teknis terkait.

Aplikasi DSM Series

DSM sangat cocok untuk berbagai aplikasi demanding di berbagai sektor industri, berkat rentang daya yang komprehensif (0,05–7,5 kW), proteksi IP67, densitas torsi tinggi, serta fleksibilitas feedback dan form factor:

• Packaging machinery (mesin packaging) — aplikasi utama untuk indexing presisi, registrasi mark, dan high-speed cut-off — HFFS/VFFS (horizontal/vertical form‑fill‑seal), cartoning machines, labeling machines, palletizing systems. High torque density untuk ruang terbatas, encoder 23‑bit untuk registrasi presisi, dan IP67 untuk ketahanan terhadap debu/cairan di area filling.
• Printing & converting (percetakan dan konversi) — demanding untuk registrasi multi‑color dan tension control — flexographic printing untuk label, gravure printing untuk volume tinggi, unwinding/winding stands. Encoder 23‑bit untuk resolusi submikron, dan 5-pole-pairs design untuk low cogging torque.
• Textile machinery (mesin tekstil) — demanding untuk speed/tension control dan smooth running — winding machines untuk yarn/filament winding, spinning frames. Low cogging torque untuk smooth running di high-speed winding, resolver feedback untuk ketahanan terhadap debu serat.
• Pick‑and‑place & small robotics — small payload, high‑speed point‑to‑point — pick-and-place machines untuk komponen elektronik/packing, SCARA robots untuk assembly/sorting ringan, delta robots untuk small packaging. 300% overload untuk akselerasi cepat, encoder resolusi tinggi untuk presisi posisi submikron, dan performance-matched dengan E530 drive.
• Metal forming & cutting — demanding untuk high torque at low speeds — laser cutting, waterjet cutting, engraving machines, bending machines. 300% overload untuk start dengan beban berat, encoder 23‑bit untuk akurasi posisi.
• General automation (mesin building & industrial automation) — conveyor drives, index tables, parts feeders, x‑y positioning tables. Performance-matched dengan E530 drive, IP67 untuk ketahanan di demanding environment, dan opsi brake untuk vertical axis applications.

Pemesanan & Identifikasi Model

Motor DSM dapat diidentifikasi melalui kode tipe yang tertera pada label motor. Contoh kode tipe: DSM06L-0KW4-302-S1NA0. Penjelasan kode:

• DSM — Seri produk servo motor
• 06L — Ukuran motor: 06L = 60 mm flange, low inertia; 08L = 80 mm flange; 13M = 130 mm flange, medium inertia; dll.
• 0KW4 — Daya motor: 0KW4 = 0,4 kW; 0KW8 = 0,75 kW; 1KW0 = 1,0 kW; 1KW5 = 1,5 kW; 2KW0 = 2,0 kW
• 302 — Kode kecepatan / winding: 302 = 3000 rpm, 220 V; 202 = 2000 rpm; 152 = 1500 rpm
• S1 — Kode encoder: S1 = single-turn absolute, 20-bit; T2 = multi-turn absolute, 23-bit + 16-bit
• N — Kode brake: N = without brake; B = with brake
• A0 — Kode shaft / opsi: A0 = straight shaft without key; S2 = with key and tap

Catatan: Untuk kode order yang lengkap dan informasi pemesanan, selalu mengacu pada katalog produk resmi ABB atau hubungi distributor resmi ABB.

Mengapa Memilih DSM Series?

DSM series adalah pilihan tepat ketika Anda membutuhkan solusi motor servo general-purpose dengan rentang daya 0,05–7,5 kW (hingga 48 Nm), proteksi IP67, encoder resolusi tinggi (23-bit + 16-bit multi-turn), kemampuan overload 300% dan kecepatan hingga 6000 rpm, opsi holding brake (24 VDC), oil seal, enam ukuran flange (40–180 mm), dua kelas tegangan (220 V / 400 V), performance‑matched dengan E530 servo drive, kabel pre-assembled dari ABB untuk koneksi plug and play, integrasi dengan software Servo Composer dan Servosize, serta kepatuhan terhadap standar global CE, UKCA, China RoHS, WEEE — untuk aplikasi demanding di packaging, printing, textile, pick‑and‑place, metal forming, dan general automation, di mana motor seri eSM/DSM lainnya tidak mencakup rentang daya hingga 7,5 kW dengan 6 flange sizes, dan di mana sistem terintegrasi dengan E530 drive dan kabel ABB (single‑source responsibility) memberikan percepatan engineering dan keandalan jangka panjang — menjadikan DSM sebagai pilihan utama OEM, machine builder, dan system integrator yang memerlukan motor servo andal, presisi, dan terintegrasi penuh sebagai bagian dari sistem servo total ABB dengan keseimbangan optimal antara performa, fleksibilitas, dan biaya.
