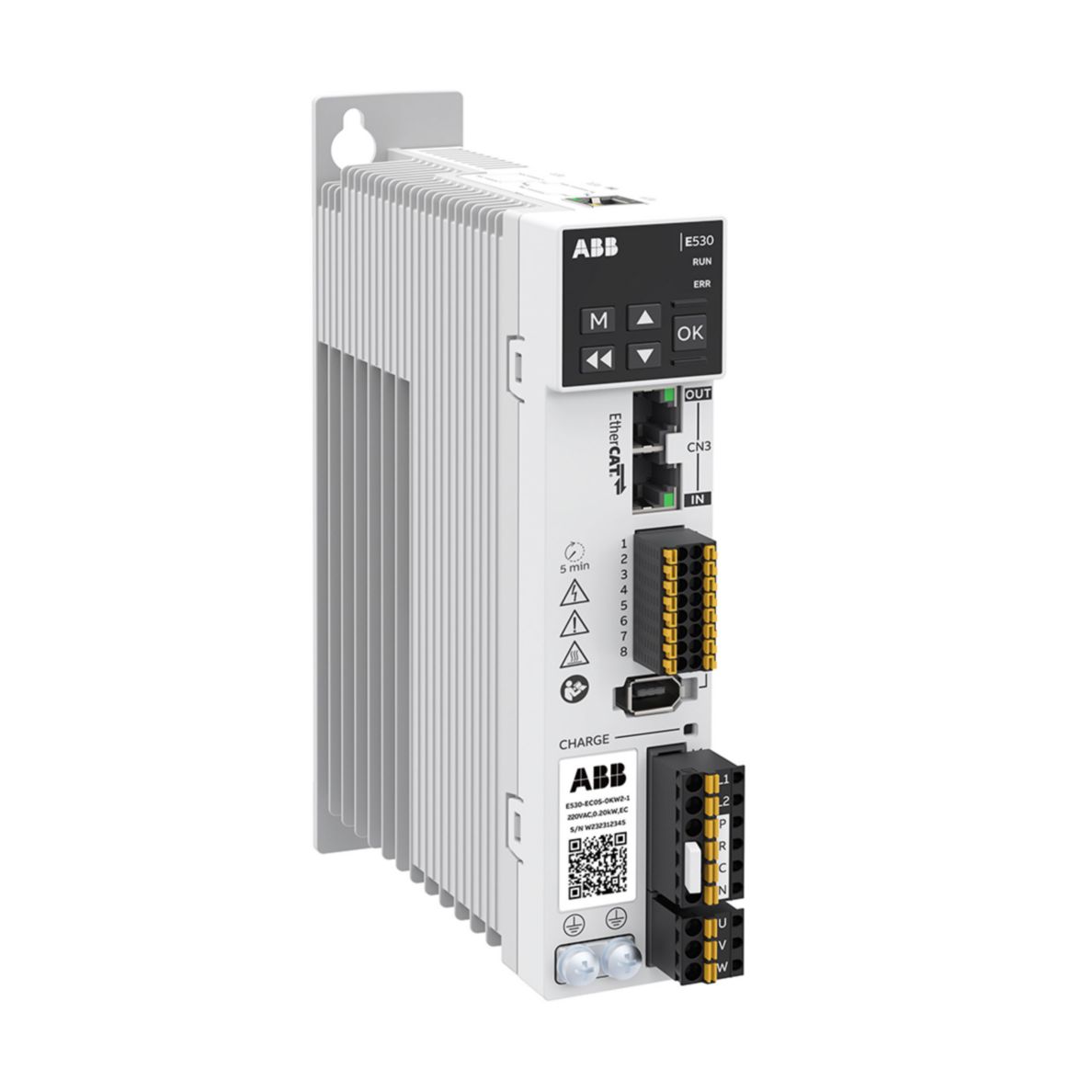

E530 Servo Drives

E530 adalah servo drive general-purpose dari ABB yang merupakan bagian dari portofolio servo system terintegrasi ABB (bersama dengan DSM servo motor, cable, dan AC500/AC500-eCo Motion PLC). Tersedia dalam dua varian utama: varian E530-PT (pulse train input) untuk integrasi sederhana dengan controller pulse/direction, dan varian E530-EC untuk komunikasi real-time melalui EtherCAT.

Dengan rentang daya 0,2–7,5 kW pada tegangan single/three-phase 200–240 V atau three-phase 380–480 V, E530 mencakup sebagian besar aplikasi demanding di industri packaging, textile, printing, metal forming, electronics, dan general automation.

Keunggulan Teknis E530 Series

Dua Varian untuk Fleksibilitas Integrasi

• E530-PT (pulse train) — mendukung input pulse train hingga 4 MHz, analog input (±10 V), dan Modbus TCP/IP via built-in Ethernet RJ45. Mode kontrol dasar meliputi PTI, FP (fixed position), S (speed), dan T (torque).
• E530-EC (EtherCAT) — mendukung protokol EtherCAT (minimum cycle time 250 μs), dengan mode kontrol CSP, CSV, CST, PP, PV, PT, dan HM. Telah lulus ETG conformance test, menjamin kompatibilitas dengan berbagai EtherCAT master.
• Koneksi fleksibel — kedua varian dilengkapi Ethernet interface untuk koneksi cepat ke commissioning tool (Servo Composer) tanpa lisensi tambahan, serta mendukung parameterisasi offline dan cloning antar drive.

Performa Dinamis & Presisi Tinggi

• Speed loop response 2 kHz — kecepatan loop tertinggi di kelasnya, memberikan dynamic response unggul, memperpendek waktu settling, dan meningkatkan throughput mesin.
• Overload capacity 300% (untuk motor 50–750 W, firmware V1.6 ke atas: hingga 350%) — torsi puncak sangat besar untuk akselerasi/deselerasi ekstrem, ideal untuk pick-and-place high-speed dan aplikasi demanding lainnya.
• Kecepatan motor hingga 6000 rpm — memungkinkan high-speed operation untuk meningkatkan produktivitas mesin.
• 23-bit absolute encoder (8,388,608 pulse/rev) — resolusi posisi ultra-tinggi untuk akurasi submikron, menghilangkan kebutuhan homing sequence setiap start-up (dengan multiturn absolute).
• One‑button auto‑tuning — estimasi inersia dan optimasi gain secara otomatis, dilengkapi suppression untuk low‑frequency dan high‑frequency vibration, menyederhanakan commissioning dan memastikan performa optimal di berbagai kondisi mekanis.

Integrasi dengan Ekosistem ABB

• Kompatibel dengan DSM servo motor — motor DSM tersedia dalam 6 ukuran flange (40–180 mm), rentang daya 0,05–7,5 kW, torsi kontinu 0,16–48 Nm, torsi puncak hingga 120 Nm, dan proteksi IP67 (shaft dan konektor tidak termasuk).
• Rekomendasi controller — AC500-eCo Motion PLC dan AC500 high performance Motion PLC dengan dukungan built‑in EtherCAT, electronic cam, gearing, dan interpolasi linear/circular, ideal untuk sistem motion control multi‑axis demanding.
• Software tools — Servo Composer untuk parameterisasi, tuning, dan monitoring (gratis), serta ABB Ability™ Automation Builder (CODESYS) untuk engineering terintegrasi antara PLC dan drive.
• Part of ABB all-compatible portfolio — integrasi seamless dengan berbagai produk ABB, memungkinkan standardisasi engineering dan inventory management di seluruh lini produk.

Keselamatan & Ketahanan Lingkungan

• Safe Torque Off (STO) sebagai standar — fungsi keselamatan dasar untuk penghentian torsi motor secara aman, memenuhi standar keselamatan fungsional.
• UV coating pada PCB board — perlindungan terhadap kelembaban, debu, dan kontaminan ringan, meningkatkan keandalan di lingkungan demanding.
• Desain compact dengan pemasangan side‑by‑side — footprint minimal, tiga frame sizes (F2, F3, F4) untuk berbagai rating daya, menghemat ruang panel secara signifikan.
• Brake resistor built‑in — untuk model 750 W ke atas, menyediakan dynamic braking tanpa komponen eksternal, menghemat biaya dan ruang panel.
• Sertifikasi global — CE, UKCA, China RoHS, WEEE, memudahkan deployment mesin ke berbagai wilayah.

Spesifikasi Teknis E530

Parameter	Nilai
Rentang daya (kW) · 功率范围 · Power Range · E530	0,2 – 7,5 kW
Rentang tegangan · 电压范围 · Voltage Range	1/3 AC 200–240 V · 3 AC 380–480 V (-15%/+10%)
Frekuensi input · 输入频率 · Input Frequency	50/60 Hz ±5%
Modus kontrol dasar · 基本控制模式 · Basic Control Modes	Position · Speed · Torque
Kelas proteksi · 防护等级 · Protection Degree	IP20
Kepatuhan efisiensi · 效率等级 · Efficiency Compliance	Ecodesign Regulation (EU) 2019/1781
Sertifikasi · 认证 · Certifications	CE · UKCA · China RoHS · WEEE
Suhu operasi · 工作温度 · Operating Temperature	0°C hingga +55°C (derating di atas +40°C)
Frame sizes · 外形尺寸 · Frame Sizes	F2, F3, F4 (lebar 40 mm / 55 mm / 70 mm)
Lifetime · 预期寿命 · Expected Lifetime	~40.000 jam (pada 40°C)
Built‑in brake resistor	Ya (untuk model ≥0,75 kW)
Firmware terkini · 最新固件 · Latest Firmware	V1.6.x.x — peningkatan overload capacity hingga 350% untuk motor 50–750 W, added position command response function
PC connection cable · PC连接电缆 · PC Connection	Ethernet RJ45 (standard cat cable)
Firmware update via Ethernet	Ya — via Servo Composer
Supported fieldbus hardware adapters	Built-in Modbus TCP/IP (E530-PT) / EtherCAT (E530-EC). Modbus RTU tidak didukung secara langsung (perlu gateway eksternal).
Spare part availability · 备件可用性 · Spare Parts Availability	Min. 10 years after end-of-life announcement (ABB standard)
Rotary inertia (momen inersia) untuk drive	Data bervariasi per model (konsultasikan dengan panduan instalasi)
Rated insulation voltage · 额定绝缘电压 · Rated Insulation Voltage	800 V (per IEC 60664-1)
Overvoltage category · 过电压类别 · Overvoltage Category	III (per IEC 60664-1)
Pollution degree · 污染等级 · Pollution Degree	PD2 (per IEC 60664-1)
Motor cable max. length · 最大电机电缆长度 · Max Motor Cable Length	30 m (dengan external filter, untuk kepatuhan EMC)
Motor cable type · 电机电缆类型 · Motor Cable Type	Screened (shielded) cable — required for EMC compliance
Leakage current · 漏电流 · Leakage Current	> 30 mA (karena filter EMC internal); gunakan RCD tipe B dengan threshold ≥300 mA atau lepaskan filter EMC untuk sistem IT (konsultasikan panduan instalasi)
Altitude derating · 海拔降额 · Altitude Derating	1% per 100 m (dari 1000 m hingga maks 2000 m)
Power loss calculation · 功率损耗计算 · Power Loss	Formula perhitungan power loss disediakan dalam dokumentasi teknis untuk desain pendinginan kabinet
Internal EMC filter disconnection · 内部EMC滤波器断开 · EMC Filter Disconnect	Dapat dilepaskan dengan melepas sekrup filter EMC untuk sistem ungrounded (IT)
Condition monitoring (vibration) · 状态监测 · Condition Monitoring	Tidak built‑in; dapat dilakukan dengan sensor eksternal (misalnya sensor getaran yang terhubung ke input analog atau melalui komunikasi fieldbus ke sistem kontrol tingkat yang lebih tinggi)
Condition monitoring (temperature) · 温度状态监测 · Temperature Monitoring	Internal temperature sensor (heatsink) untuk perlindungan termal; tidak ada sensor internal untuk suhu sekitar (ambient) atau suhu bantalan motor (harus disediakan secara eksternal jika diperlukan)
Cooling fan service life · 冷却风扇使用寿命 · Fan Service Life	~40.000 jam pada suhu operasi 40°C; recommended replacement interval: setiap 3–6 tahun tergantung pada kondisi operasi
Corrosion protection · 防腐蚀保护 · Corrosion Protection	UV-coated circuit boards (conformal coating) sebagai standar. Untuk aplikasi di lingkungan yang keras (kelembaban tinggi, debu, gas korosif), disarankan untuk memilih opsi coating tambahan jika tersedia.
Galvanic isolation · 隔离 · Galvanic Isolation	Isolasi antara sirkuit kontrol dan sirkuit daya disediakan untuk perlindungan terhadap noise dan lonjakan tegangan (sesuai dengan standar keselamatan yang relevan)
Speed and position resolution · 速度和位置分辨率 · Resolution	Setpoint presisi tinggi: 23‑bit encoder (8.388.608 pulse/rev) — untuk aplikasi positioning submikron
Brake control functionality · 制动控制功能 · Brake Control	Built‑in brake control logic via digital output (configurable untuk mengontrol relay brake eksternal atau langsung dari drive untuk motor dengan brake)
Accessory: external filter · 外接滤波器 · External Filter	External EMC filter (optional) dapat dipasang untuk memenuhi level emisi yang lebih ketat (C2 atau C1 level) jika diperlukan oleh lingkungan aplikasi yang memiliki persyaratan EMC lebih tinggi
Real‑time data logging · 实时数据记录 · Real‑Time Data Logging	Ya, melalui Servo Composer (sampling period dapat diatur hingga 0,5 ms per channel untuk analisis dinamika aplikasi)
Maximum output frequency · 最大输出频率 · Max Output Frequency	0–500 Hz (scalar) / 0–500 Hz (vector) — tergantung pada kecepatan motor yang didukung dan pilihan kontrol yang sesuai
Power supply for 24 VDC control circuit · 24V控制电路电源 · 24V Control Supply	Dua sumber: internal (dari daya utama — konversi internal) dan eksternal (24 V DC ±15%, untuk mempertahankan logika kontrol dan komunikasi saat daya utama dimatikan). Catu daya untuk motor brake harus terpisah dari suplai kontrol utama.
Ambient temperature (storage) · 存储温度 · Storage Temperature	-40°C hingga +70°C (per IEC 60721-3-1 class 1K4 untuk ketahanan terhadap suhu ekstrem selama penyimpanan)
Mechanical data · 机械数据 · Mechanical Data	Berat tergantung pada frame size (kisaran ~0,75 kg hingga ~2,5 kg); mounting screw torque: lihat panduan instalasi untuk spesifikasi torsi sekrup setiap terminal dan dudukan mounting
Input power supply fluctuation tolerance · 输入电源波动容限 · Power Supply Tolerance	-15% hingga +10% dari tegangan nominal (sesuai dengan EN 61000-3-2 untuk harmonisa dan fluktuasi tegangan)
Undervoltage trip level · 欠压跳闸电平 · Undervoltage Trip	200 V class: <160 V AC (3‑phase), <110 V AC (1‑phase) 400 V class: <300 V AC (3‑phase) — level trip dapat dikonfigurasi (misalnya mode ride‑through untuk menghindari trip selama gangguan sesaat yang singkat)
Switching frequency · 开关频率 · Switching Frequency	Default: 4 kHz / 8 kHz (tergantung pada ukuran frame); dapat ditingkatkan hingga 16 kHz untuk aplikasi dengan persyaratan noise motor yang lebih rendah tetapi dengan pengurangan arus output yang sesuai (derating)
Motor thermal protection implementation · 电机热保护实现 · Motor Thermal Protection	Sampel dari PTC termistor melalui input analog (AI dengan mode "PTC"); jika suhu melebihi ambang batas, drive akan memicu peringatan atau trip untuk melindungi motor dari panas berlebih
Acceleration/Deceleration ramps · 加速/减速斜坡 · Ramp Times	0,00–3600,00 detik (linear, S‑curve, atau ramping yang dapat dipilih sesuai dengan profil gerakan aplikasi)
Installation · 安装 · Installation	Screw mounting (pemasangan sekrup) di panel kontrol (side‑by‑side mounting dengan clearance samping minimal)
Ground fault (earth fault) protection · 接地故障保护 · Earth Fault Protection	Ya, built‑in (deteksi gangguan ground untuk perlindungan personel dan peralatan). Untuk memastikan keandalan, gunakan RCD tipe B dengan arus diferensial ≥300 mA atau lepaskan filter EMC internal jika diperlukan.
Short-circuit protection · 短路保护 · Short-Circuit Protection	Ya, built‑in untuk output motor (phase‑to‑phase dan phase‑to‑ground); upstream circuit breaker diperlukan untuk proteksi input mains supply
Motor phase loss detection · 电机缺相检测 · Phase Loss Detection	Ya, built‑in; akan trip jika terjadi phase loss pada output motor untuk mencegah kerusakan
Fieldbus communication monitoring · 现场总线通信监控 · Fieldbus Monitoring	Ya, dengan configurable timeout (0,1–60,0 detik) untuk deteksi kegagalan komunikasi dan tindakan trip/warning yang sesuai
Master‑follower / drive‑to‑drive link · 主从/驱动器间链接 · Master‑Follower Link	Didukung melalui komunikasi fieldbus (EtherCAT, dengan pengaturan parameter master‑follower yang sesuai)
Supported fieldbus hardware adapters · 支持的现场总线硬件适配器 · Fieldbus HW Adapters	EtherCAT, POWERLINK, PROFINET IO, EtherNet/IP, Modbus TCP (built‑in, via switch/hardware selection). Tidak memerlukan adapter eksternal (kecuali untuk aplikasi khusus yang memerlukan isolasi galvanik atau konektor khusus)
EtherCAT distributed clock (DC) synchronization · EtherCAT分布式时钟同步 · EtherCAT DC Sync	Ya, untuk sinkronisasi multi‑axis deterministik dengan akurasi < 1 µs (sesuai dengan standar EtherCAT)
POWERLINK cycle time · POWERLINK周期时间 · POWERLINK Cycle Time	200 µs hingga 4 ms (dapat dikonfigurasi sesuai dengan persyaratan aplikasi dan jumlah node dalam jaringan)
PROFINET update time · PROFINET更新时间 · PROFINET Update Time	250 µs hingga 4 ms (tergantung pada jumlah node dan topologi jaringan, sesuai dengan real‑time class RT)
EtherNet/IP RPI (Requested Packet Interval) · EtherNet/IP RPI · EtherNet/IP RPI	0,5 ms hingga 100 ms (dapat dikonfigurasi sesuai dengan kebutuhan aplikasi dan beban jaringan)
Embedded web server support · 嵌入式Web服务器支持 · Embedded Web Server	Tidak didukung secara langsung; konfigurasi dan monitoring dilakukan melalui Servo Composer atau commissioning via Ethernet menggunakan protokol yang sesuai
Dynamic braking resistor (DBR) compatibility · 动态制动电阻兼容性 · DBR Compatibility	Terminal untuk koneksi brake resistor eksternal tersedia; resistor yang sesuai harus dipilih sesuai dengan nilai resistansi dan kapasitas daya yang direkomendasikan (konsultasikan panduan instalasi atau katalog produk)
Coated circuit boards (conformal coating) · 涂层电路板 · Coated Boards	Ya, sebagai standar — UV coating untuk ketahanan di lingkungan demanding. Opsi coating lebih lanjut mungkin tersedia untuk aplikasi khusus (konsultasikan dengan ABB).
Network time synchronization · 网络时间同步 · Network Time Sync	Didukung melalui protokol PROFINET (DCL, IRT) dan EtherCAT (Distributed Clock), serta melalui NTP (Network Time Protocol) pada komunikasi Ethernet/IP atau Modbus TCP jika didukung oleh controller jaringan yang terhubung
Web-based configuration tools · 基于Web的配置工具 · Web‑Based Config	Tidak tersedia; semua konfigurasi dan parameterisasi harus dilakukan melalui Servo Composer (software berbasis PC)
Resource: Technical support and documentation · 技术支持与文档 · Tech Support	Tersedia melalui website ABB, perwakilan penjualan setempat, dan distributor resmi di seluruh dunia (termasuk manual pengguna, panduan pemasangan, katalog produk yang dapat diunduh)
Spare parts identification · 备件识别 · Spare Parts ID	Nomor model lengkap tertera pada label di sisi drive (E530-PT0S-xxxx‑x); konsultasikan katalog produk atau hubungi ABB setempat untuk memesan suku cadang yang sesuai
Fuse recommendations · 保险丝建议 · Fuse Recommendations	Tipe gG (IEC) atau kelas J (UL/CSA) dengan peringkat arus yang sesuai (konsultasikan dengan tabel di panduan instalasi untuk model dan tegangan spesifik)
Circuit breaker rating · 断路器额定值 · Circuit Breaker Rating	Pilih circuit breaker dengan karakteristik trip yang sesuai untuk motor starting (jenis C atau D) dengan nilai arus nominal 1,5–2,5 kali arus input drive; konsultasikan dengan panduan instalasi untuk ukuran yang tepat
Isolation between analog and digital circuits · 模拟与数字电路隔离 · Analog‑Digital Isolation	Isolasi galvanik antara sirkuit analog dan digital disediakan untuk mencegah noise dan memastikan integritas sinyal dalam aplikasi yang sensitif terhadap noise
Timer and counter functions · 计时器和计数器功能 · Timer/Counter Functions	Tersedia via drive programming (counters, timers dapat diimplementasikan dalam program user untuk kontrol logika dan penjadwalan, tanpa memerlukan perangkat keras eksternal)
Function block programming (IEC 61131‑3) · 功能块编程 (IEC 61131‑3) · IEC 61131‑3	Tidak didukung secara native pada drive; untuk logika kontrol yang kompleks, diperlukan PLC eksternal atau integrasi dengan AC500/AC500-eCo Motion PLC.
Real‑time oscilloscope (Servo Composer) · 实时示波器 (Servo Composer) · Real‑Time Scope	Ya, tersedia dalam Servo Composer untuk menampilkan data real‑time (kecepatan, torsi, arus, dan sinyal lainnya) secara grafis untuk tujuan tuning dan analisis

Catatan: Data dihimpun dari katalog resmi ABB dan sumber terkait. Untuk konfigurasi, kode order, dan informasi teknis lebih lanjut, selalu mengacu pada katalog produk resmi ABB.
