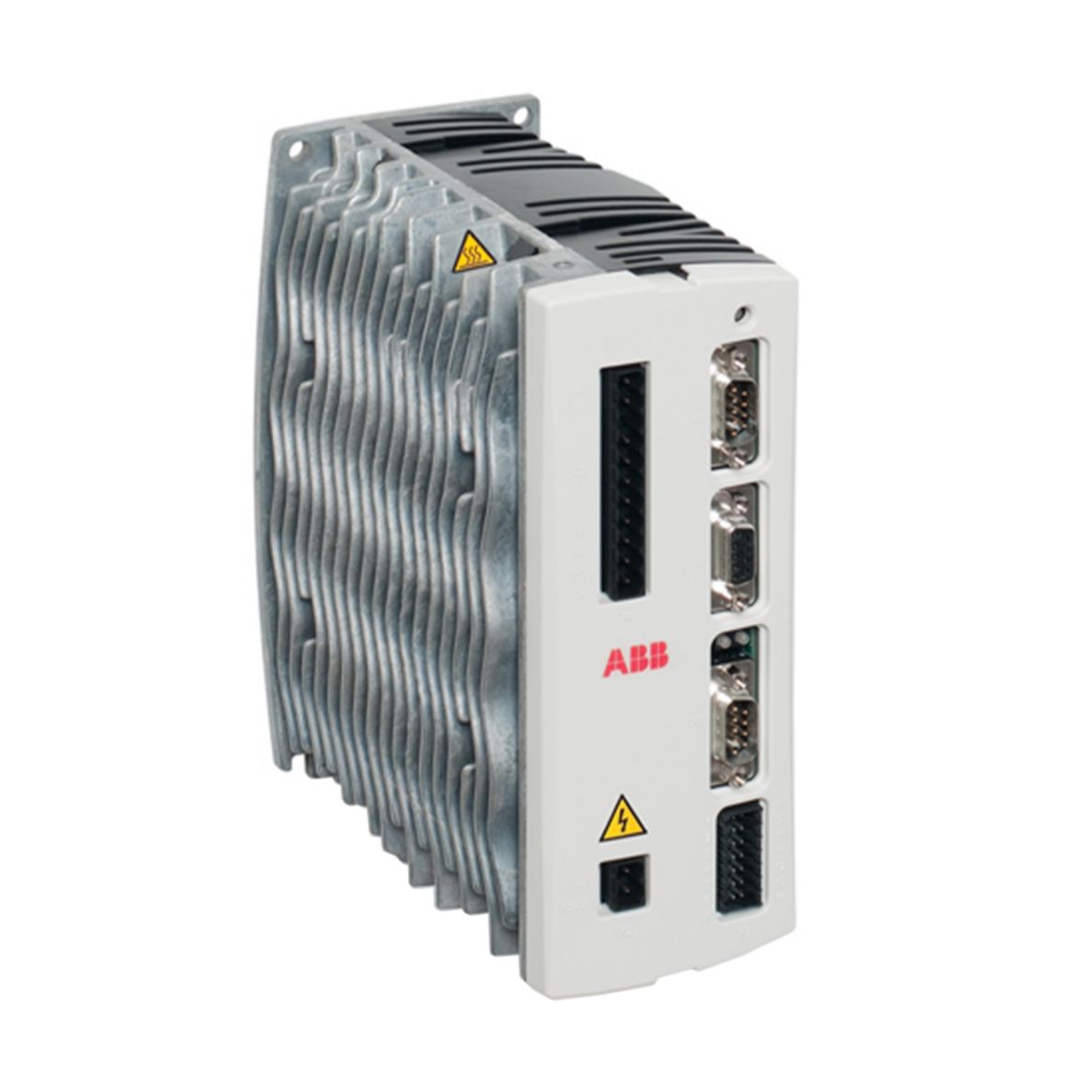

MicroFlex Analog

MicroFlex Analog adalah servo drive kompak dari ABB (sebelumnya Baldor) yang dirancang untuk kontrol motor servo brushless presisi menggunakan sinyal analog. Tersedia dalam rating arus 3 A, 6 A, dan 9 A, dengan input tegangan 110–230 V AC (single-phase) atau 230 V AC (three-phase) serta kemampuan overload 2× arus kontinu selama 0,5 detik, menjadikannya pilihan andal untuk aplikasi point-to-point motion hingga tugas yang lebih kompleks.

Fleksibilitas feedback yang dapat diprogram via software (encoder, SSI, atau Hall) dan dukungan resolver sebagai opsi pabrik — semuanya dikonfigurasi melalui perangkat lunak Mint WorkBench yang menyediakan auto-tuning dan wizard berbasis konfigurasi, serta dilengkapi filter notch terprogram untuk meredam resonansi mekanis.

Keunggulan Teknis MicroFlex Analog

Fleksibilitas Input Daya & Arus

• Single-phase 110–230 V AC atau three-phase 230 V AC — mendukung berbagai sumber daya yang umum di berbagai kawasan industri.
• Tiga rating arus: 3 A, 6 A, dan 9 A — dapat dipilih sesuai dengan kebutuhan torsi dan kecepatan motor.
• Overload capability 2× rated current selama 0,5 detik — memberikan margin daya tambahan untuk akselerasi beban puncak.
• Proteksi konformal coating untuk ketahanan di lingkungan demanding — lapisan pelindung pada papan sirkuit memberikan perlindungan terhadap kelembaban dan kontaminasi ringan.

Kontrol Motor Presisi dengan Berbagai Opsi Feedback

• Mendukung motor servo brushless rotary dan linear — dirancang untuk kontrol presisi berbagai jenis motor servo brushless AC.
• Feedback software-programmable — encoder quadrature, SSI (Synchronous Serial Interface), atau Hall-only, dipilih melalui konfigurasi software, memberikan fleksibilitas untuk berbagai jenis motor.
• Resolver feedback sebagai opsi pabrik — untuk aplikasi yang memerlukan feedback tahan getaran dan kontaminasi.
• Encoder simulation output built-in — untuk master-follower atau aplikasi yang memerlukan sinyal encoder dari drive.
• Analog command input ±10 V dengan resolusi 12‑bit — untuk kontrol kecepatan atau torsi dari sumber analog eksternal.
• Digital I/O untuk kontrol dan status — termasuk drive enable, general purpose digital input, dan drive status output (opto‑isolated).

Kemudahan Konfigurasi & Tuning dengan Mint WorkBench

• Mint WorkBench sebagai software commissioning dan tuning — menyediakan auto-tuning, wizard‑based configuration, dan parameter tool, memungkinkan setup drive yang cepat dan mudah bahkan oleh teknisi dengan pelatihan minimal.
• Programmable notch filters built‑in — untuk meredam atau menghilangkan resonansi mekanis pada mesin, meningkatkan stabilitas dan kualitas gerakan.
• RS‑232 serial port untuk koneksi PC — interface komunikasi serial untuk konfigurasi parameter dan update firmware.
• Dukungan CANopen sebagai opsi — untuk integrasi ke jaringan CANopen dengan perangkat I/O yang sesuai.

Spesifikasi Teknis MicroFlex Analog

Parameter	Nilai
Rating arus (A) · 电流等级 · Current Ratings · MicroFlex Analog	3 A, 6 A, 9 A
Overload capability · 过载能力 · Overload Capability · MicroFlex Analog	2× rated current (0,5 detik)
Tegangan input · 输入电压 · Input Voltage · MicroFlex Analog	Single‑phase 110–230 V AC / Three‑phase 230 V AC (±10%)
Frekuensi input · 输入频率 · Input Frequency · MicroFlex Analog	50/60 Hz
Kelas proteksi IP · 防护等级 · IP Rating · MicroFlex Analog	IP20 (pemasangan di dalam panel)
Metode kontrol · 控制方式 · Control Method · MicroFlex Analog	Kontrol posisi, kecepatan, dan torsi (via analog command ±10 V)
Feedback interface · 反馈接口 · Feedback Interface · MicroFlex Analog	Encoder (differential), SSI, Hall only (software‑selectable); resolver (opsi pabrik)
Analog input · 模拟输入 · Analog Input · MicroFlex Analog	±10 V, 12‑bit ADC, programmable untuk torque atau velocity command
Digital I/O · 数字输入输出 · Digital I/O · MicroFlex Analog	Drive enable input, general purpose digital input, drive status output (opto‑isolated)
Software tools · 软件工具 · Software Tools · MicroFlex Analog	Mint WorkBench (auto‑tuning, wizard‑based configuration, parameter tool)
Fitur tambahan · 附加功能 · Additional Features · MicroFlex Analog	Encoder simulation output, programmable notch filters, conformal coating, external regeneration resistor option
Suhu operasi · 工作温度 · Operating Temperature · MicroFlex Analog	0°C hingga +50°C
Sertifikasi · 认证 · Certifications · MicroFlex Analog	CE, UL, cUL, RoHS
Berat · 重量 · Weight · MicroFlex Analog	1,5–1,8 kg (tergantung model)
Dimensi (P × L × T) · 尺寸 (高×宽×深) · Dimensions (H × W × D) · MicroFlex Analog	205 mm × 121 mm × 250 mm (referensi)

Aplikasi MicroFlex Analog

MicroFlex Analog sangat cocok untuk berbagai aplikasi yang membutuhkan kontrol gerak presisi melalui sinyal analog, terutama untuk retrofit dan sistem eksisting:

• Koordinasi multi-axis (master‑follower via encoder simulation) — output encoder dari satu drive dapat dihubungkan ke input encoder drive berikutnya untuk membentuk sistem following movement tanpa motion controller, cocok untuk aplikasi gantry, synchronized axes, dan line shaft dengan koordinasi sederhana.
• Sistem CNC dan machine tool — demanding untuk kontrol presisi sumbu feeding (axis feeding) dengan command ±10 V — milling machines, lathes, grinding machines, routing machines untuk positioning kontinyu (linear interpolation) dengan feedback encoder atau resolver untuk closed‑loop control.
• Robotics & automation (pick‑and‑place, assembly systems) — demanding untuk point‑to‑point motion dengan dynamic response cepat — pick‑and‑place units, SCARA robots ringan, delta robots (high‑speed picking), assembly robots dengan cycle time cepat, overload 2× untuk akselerasi tinggi.
• Packaging machinery — demanding untuk indexing, registration mark, dan cut‑off dengan toleransi tinggi — HFFS/VFFS untuk high‑speed packaging lines, cartoning machines, labeling machines, cut‑off machines.
• Converting & printing (tension control) — demanding untuk unwind/rewind stands dengan torque control via ±10 V — unwind/rewind stands untuk web processing (paper, film, foil), tension control dengan analog output dari PLC atau controller, speed synchronization via analog master reference.
• Retrofit / upgrade sistem lama (legacy systems) — direct replacement untuk existing analog servo drives — menggantikan drive analog lama yang tidak lagi diproduksi dengan MicroFlex Analog tanpa mengubah wiring analog ±10 V dan encoder feedback, meminimalisir downtime dan biaya engineering untuk upgrade sistem existing.

Status Produk & Peringatan Penting

MicroFlex Analog merupakan produk legacy / discontinued dari ABB. Produk ini sudah tidak diproduksi lagi dan ABB telah menghentikan dukungan teknis untuk drive analog legacy ini.

Untuk proyek baru dan aplikasi modern, ABB merekomendasikan untuk mempertimbangkan MicroFlex e190 (Ethernet multi‑protocol dengan software‑selectable EtherCAT, POWERLINK, PROFINET, EtherNet/IP, Modbus TCP), MotiFlex e180 (untuk aplikasi dengan rentang daya lebih tinggi hingga 90 A dan arus kontinu hingga 40 A servo duty), atau E530 servo drive (untuk aplikasi small‑scale demanding dengan integrasi lebih modern) sebagai pengganti yang lebih modern, efisien, dan future‑proof dengan fitur yang lebih baik (STO, Ethernet, I/O terintegrasi, USB‑C untuk cold commissioning, dan dukungan jangka panjang).
